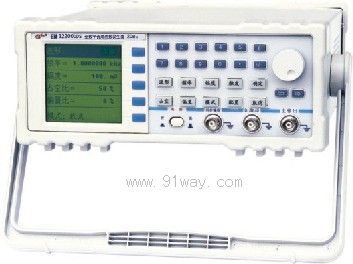

EM32200型雙通道20MHzDDS全數字合成函數信號發生器產品詳細說明：

32系列DDS全數字合成函數信號發生器(EM32200 雙通道 20MHz)

EM32200型雙通道20MHzDDS全數字合成函數信號發生器技術指標

1、 十種函數波形：正弦，方波，三角波，升斜坡，降斜坡，隨機噪聲， SIN(X)/X， 升指數，降指數，脈沖波。
2、 頻率特性： 正弦波：1uHz～20MHz 方波：1uHz～10MHz 其它波型：1uHz～1MHz 最高分辨率：0.1uHz或8位數字
3、 正弦波諧波失真(50 W負載, 1Vpp輸出) < 20kHz -60dBc 20kHz～1MHz -50dBc 1MHz ～10MHz -40dBc 10MHz～20MHz -30dBc
4、 信號特性： 方波：(50W負載 1Vp-p輸出) 升降時間 <10ns 過沖 <5% 不對稱 1%+20ns 脈沖波：占空比：0.1%～99.9%(<10kHz) 1%～99%(<100kHz) 3%～97%(<1MHz) 三角波、斜波： 線性（1kHz） <0.1%
5、 A（主）通道輸出特性： 幅度：2mVp-p～20Vp-p 輸出阻抗：50 W 正弦平坦度：5% 直流偏置：-100%～100% 峰值
6、 B能道輸出特性： 波形：機內波形幅度：200mVp-p～20Vp-p 輸出阻抗：600 W 頻率范圍：0.1Hz～20kHz
7、 數字脈沖： 電平：TTL 脈寬tw：10us< tw <100s 間隔ts：10us< ts <100s
8、 掃頻：掃頻范圍：1Hz～20MHz 最小步進：1Hz 掃頻速率：10ms～10s
9、觸發方式：內、外、單次
10、FSK、PSK、ASK、BURST猝發： 脈寬、間隔：10us～100s 觸發方式：內、外、單次 載波頻率：1Hz～20MHz 載波波形：機內波形 相位：-360～360度 猝發脈沖數量：1～65535
11、．內調幅： 載波波形：機內波形（方波除外） 載波頻率：1uHz～3MHz 調制波型：機內波形 調制頻率：100mHz～20kHz 調制頻率穩定度：50ppm 調幅深度：0%～100%
12、外調幅： 輸入阻抗：1kW 調幅深度：受控于本機輸出幅度和外調制信號幅度
13、內調頻： 載波波形：機內波形， 載波頻率：1Hz～儀器上限頻率 調制波形：機內波形 調制頻率：100mHz～10kHz 調制頻率穩定度：50ppm 頻率偏移范圍：1Hz～20MHz
14、內調相： 載波波形：正弦、方波 載波頻率：1Hz～20MHz 調制波形：機內波形 調制頻率：100mHz～10kHz 調制頻率穩定度：50ppm 最大相位偏移：360度
15、頻率計： 測頻范圍：1Hz～100MHz
RS-232接口.可選配RS-485.GPIB等多種接口。
