ZN39-40.5C系列戶內高壓真空斷路器產品詳細說明：

1、概述
    ZN39-40.5C系列真空斷路器，系三相交流50Hz、額定電壓40.5kV戶內高壓配電裝置。可與JYN1-35/GBC-35型開關柜配套。適用于發電廠、變電站等輸配電系統的控制與保護，尤其適用于頻繁操作的場所。
    該真空斷路器為手車式，結構合理、維護簡便，使用安全可靠。配用CD10-Ⅱ型電磁操動機構或CT19-Ⅱ彈簧操動機構。
2、正常使用條件
    a)海拔：不超過1000m；
    b)周圍空氣溫度：最高+40℃，最低-10℃；
    c)相對濕度：日平均值不大于95%，月平均值不大于90%；
    d)水蒸氣壓：日平均值不大于2.2kPa；月平均值不大于1.8kPa；
    e)無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。

3、ZN39-40.5C系列戶內高壓真空斷路器主要技術參數:

序號	名稱	單位	數據
1	額定電壓	kV	40.5
2	額定頻率	Hz	50
3	額定工頻耐受電壓(1min)	kV	95
4	額定雷電沖擊耐受電壓(峰值)		185
5	額定電流	A	1250/1600
6	額定短路開斷電流	kA	20	25
7	額定短路關合電流(峰值)		50	63
8	額定短時耐受電流		20	25
9	額定峰值耐受電流		50	63
10	額定短路持續時間	A	4
11	額定短路開斷電流開斷次數	次	8
12	機械壽命		10000
13	合閘時間	ms	≤100
14	分閘時間		≤60
15	外形尺寸(寬×深×高)	mm	1180×1414×1728
16	質量	kg	500

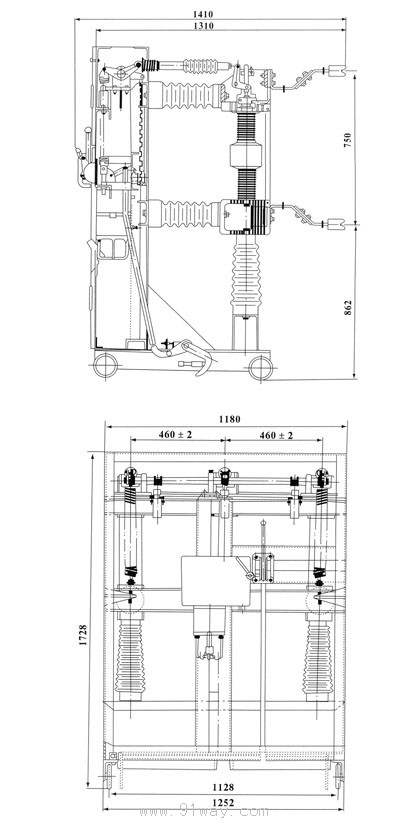

ZN39-40.5C系列戶內高壓真空斷路器
