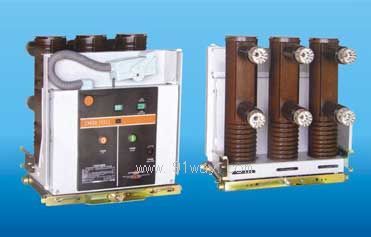

VGP-24KV戶內高壓真空斷路器產品詳細說明：

主要用途
VGP-24型戶內高壓真空斷路器為額定電壓24KV、三相交流50HZ的戶內高壓開關設備，適用于發電廠、變電所及工礦企業等輸配電系統的控制或保護開關，尤其適用于開斷重要負荷及頻繁操作的場所。
斷路器 的制造符合我國國家標準GB1984-2003《交流高壓斷路器》、JB3855-1966《3.6-40.5KV戶內真空斷路器訂貨技術條件》以及相關的IEC標準， 并且有可靠聯鎖功能。
斷路器的操作機構為彈簧儲能式，可以用交、直流儲能操作，也可用手動操作。
斷路器同時能配長壽命的永磁操動機構，機械壽命能達10萬次，可用于極其頻繁操作的場合。
斷路器設計成前后分裝的結構形式，既可用作固定安裝的單元，可與底盤車用車配裝成中置式單元使用。

正常工作環境
1.海拔高度：≤2000m,>2000m需特殊定做
2.環境濕度：最高+40℃，最低-25℃
3.相對溫度：日平均值不大于95％，月平均不大于90％。
4.地震烈度：低于8級
5.無火災、爆炸、無腐蝕性氣體及劇烈振動的場所。

VGP-24KV戶內高壓真空斷路器主要技術參數

項目	單位	參數
額定電壓	KV	24
額定頻率	HZ	50
額定電流	A	630 1250 1600
額定短路開斷電流	KA	20 25 31.5
額定短路關合電流（峰值）	KA	50 63 80
額定短路持續時間	S	4
額定短路開斷電流開斷次數	次	20
額定操作順序		0-0.3s-CO-180s-CO
額定雷電沖擊耐受電壓（峰值）	KV	125
1min工頻耐受電壓	KV	65
合閘時間	ms	≤100
分閘時間	ms	≤50
機械壽命	次	20000
額定儲能和操作電壓	V	≌220/110
開斷時間	ms	≤65
儲能時間	s	≤10

VGP-24KV戶內高壓真空斷路器機械特性調整參數

項目	單位	參數
觸頭開距	mm	15±1
觸頭超行程	mm	3.5±0.5
分閘速度	m/s	0.9-1.2
合閘速度	m/s	0.5-0.8
觸頭合閘彈跳時間	ms	≤2
額定觸頭壓力	N	20KA(2000≤200) 25KA(2400±200) 31.4KA(3100±200)
三相分、合閘不同期性	ms	≤2

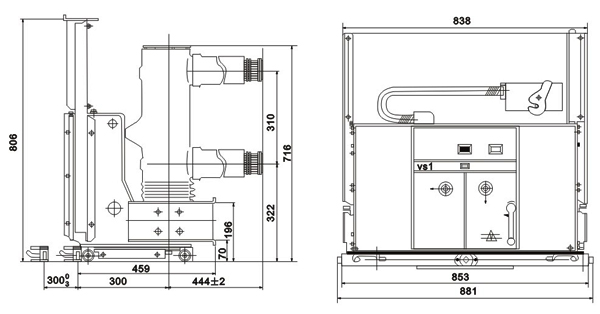

外形及安裝尺寸

VGP-24KV戶內高壓真空斷路器
