SC型施工升降機傳動機構又稱升降機傳動板，是升降機的傳動核心和安全裝置，由YZZl32M一4專用電動機、平面包絡環面渦桿減速器和防墜安全器等部件安裝在同一底板上組成。該機構安裝在升降機轎箱內，由電機和減速器組成的動力裝置將驅動力傳輸至減速器輸出端的小齒輪上，小齒輪與升降機垂直齒條嚙合，帶動轎箱上下平穩運行。
　　防墜安全器上的小齒輪也與垂直齒條嚙合，一旦電動機的制動機構失效而使轎箱急速下滑時，防墜安全器自動打開，轎箱立即緊急制動，能確保升降
機的安全運行。
　　機構設計緊湊合理，出廠時經過磨合試驗。規格有三驅動和雙驅動可供不同型號升降機選擇。
　　單個電機減速器也可為用戶提供配套。

一、主要性能參數
　　電動機(單個)：額定功率llkW，額定轉速1400r/min，額定制動力矩120N.m
　　減速器(單個)：速比14(16)，額定輸出轉矩890(1020)N.m，額定轉速100(87)，效率85%
　　防墜安全器：額定制動載荷30kN，額定動作速度1.2m/s，制動距離0.15~1.40m
　　注：減速器欄中括號內數據根據用戶要求制作。

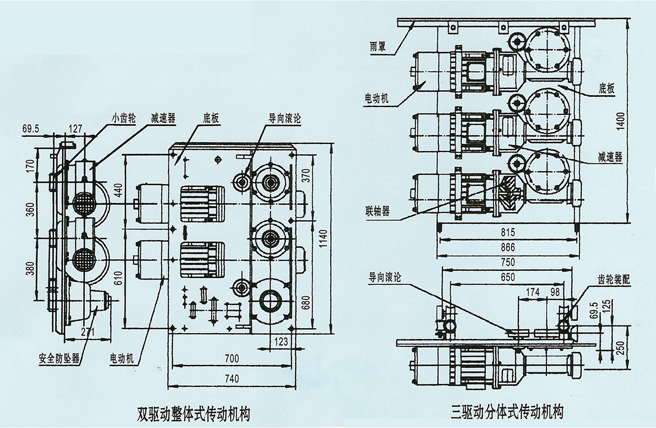

二、 基本結構及外形尺寸
　　外形及安裝尺寸也可根據用戶要求制作

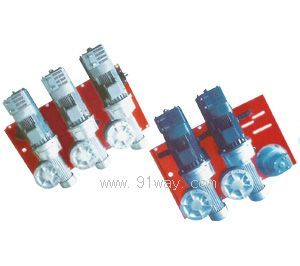

SC型施工升降機傳動機構
