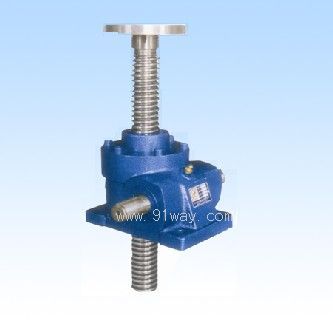

QWL蝸輪絲桿升降機

型式和標記
1、結構型式
　　升降機按結構型式分為：
1型－絲杠同時作旋轉運動和軸向移動；
2型－絲杠作旋轉運動。絲杠上的螺母作軸向移動。
2、裝配型式
　　升降機每種結構型式又分為兩種裝配型式：
A型－絲杠（或螺母）向上移動；
B型－絲杠（或螺母）向下移動。
3、絲杠頭部型式
　 1型結構型式的絲杠頭部分為：
I（圓柱型）、II（法蘭型）、III（螺紋型）、IV（扁頭型）四種型式。
2型結構型式的絲杠頭部分為：I（圓柱型）和III（螺紋型）兩種形式。
4、傳動比
　　升降機分為兩種傳動比，即普通（P）和慢速（M）。
5、絲杠的防護
　 1型升降機絲杠的防護分為：基本型、防旋轉型（F）和帶防護罩型（Z）；
　 2型升降機絲杠的防護分為：基本型和帶防護罩型（Z）。

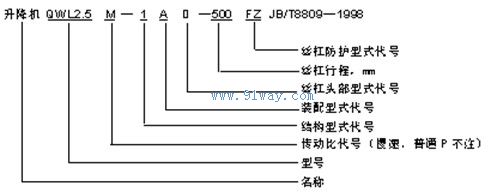

6、標記示例

QWL蝸輪絲桿升降機
