QYF全不銹鋼噴泉電泵產品詳細說明：

QYF型不銹鋼潛水電泵是我廠開發設計的外殼、過流部件及外部零件材質均采用不銹鋼（304、316、304L、316L）制成的潛水電泵。按結構形式分為QYF系列適用于各種水景工程、化工企業、鹽場、海水排放及礦山特殊環境等場合使用，也可用于輸送輕微腐蝕性液體。具有以下特點：
·泵電一體、結構緊湊；
·無污染、耐腐蝕、耐磨損、強度高；
·無需引水、使用簡便；
·雙端密封（硬質合金－硬質合金）；
·電器保護、經久耐用；
·設計合理、安全可靠。
該產品是根據水景工程特點及含微腐蝕性環境中使用要求開發，除保留QY型產品的傳統結構優點外，部件全采用不銹鋼結構。QYF型電機采用充油式結構利于電機、密封的冷卻及潤滑。泵出水口采用法蘭結構，安裝維護十分方便，電機為F級絕緣，能滿足音樂噴泉對電機頻繁啟動的要求，產品符合JB/T8092-1996標準規定。
1、使用條件：
·電泵額定揚程小于10m時，允許潛入水下深度不超過10m；
·電泵額定揚程大于10m時，允許潛入水下深度不超過40m；
·介質水溫不超過+40℃；
·水中含沙量或含不溶于水的固體顆粒體積比不超過0.1%，
·粒度不大于0.2mm；
·一般常溫清水，如井水、河水或輕微腐蝕性液體。
　 　

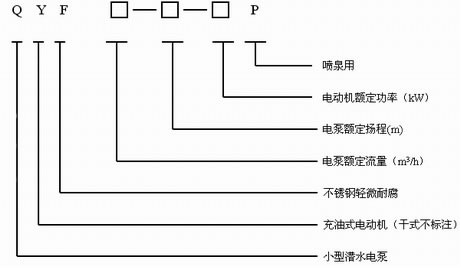

2、型號含義：


3、主要技術參數

序號	型號	額定流量(m3/h	額定揚程(m	額定功率(kW	額定轉速(r/min	額定電壓(V	額定電流(A	配套管徑(mm
1	QYF15-26-2.2P	15	26	2.2	2860	380	5.7	40
2	QYF25-17-2.2P	25	17	2.2			5.7	50
3	QYF65-7-2.2P	65	7	2.2			5.7	100
4	QYF100-4.5-2.2P	100	4.5	2.2			5.7	128
5	QYF12.5-40-3P	12.5	40	3			7.54	40
6	QYF15-36-3P	15	36	3			7.54	40
7	QYF25-26-3P	25	26	3			7.54	50
8	QYF40-16-3P	40	16	3			7.54	65
9	QYF65-10-3P	65	10	3			7.54	100
10	QYF100-6-3P	100	6	3			7.54	128
11	QYF160-4-3P	160	4	3			7.54	150
12	QYF12.5-50-4P	12.5	50	4			8.9	40
13	QYF25-32-4P	25	32	4			8.9	50
14	QYF40-21-4P	40	21	4			8.9	65
15	QYF65-13-4P	65	13	4			8.9	100
16	QYF200-4-4P	200	4	4			8.9	150
17	QYF100-12-5.5	100	12	5.5			12	110
18	QYF20-50-5.5P	20	50	5.5			12	50
19	QYF25-40-5.5P	25	40	5.5			12	50
20	QYF40-40-7.5P	40	40	7.5			16.8	65
21	QYF65-26-7.5P	65	26	7.5			16.8	80
22	QYF200-9-7.5P	200	9	7.5			16.8	150

注：表內所列為代表性的規格，未列入本表的詳見銘牌技術參數。
