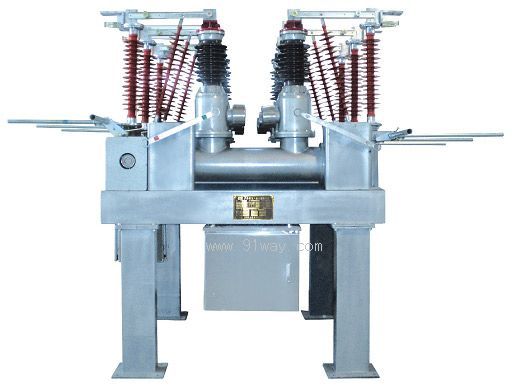

ZWC□-40.5/L1600A-31.5型敞開式組合電器產品詳細說明：

1.1 ZWC□-40.5/L1600A-31.5 型敞開式組合電器是采用空氣作為外絕緣SF6氣體作為滅弧介質的成套組合電器.用于三相交流的40.5KV輸配電系統的控制與保護,亦可用于聯絡斷路器及開合電容器組的場合.適用于用地緊張的城市變電站、企業變電站、山區變電站。該產品具有以下特點：

1） 將斷路器、隔離開關、接地開關、電流互感器、電壓互感器、避雷器、熔斷器、母線等元件有機的組合在接地的鋼結構支架上，結構緊湊。
2） 其所占空間只有分體式的30%-50%，具有節約用地，減少工程造價等顯著特點。
3） 整個間隔工廠預制，在出廠前完成裝配及所有的調試并整體運輸到安裝現場，極大的縮短安裝周期。
4） 采用已充分驗證的高性能的滅弧室，電壓互感器，復合絕緣子避雷器、隔離開關，基本無維護，可靠性高。
5） 間隔間工廠預制的自支撐母線，無須用戶修造構架。
6） 布置靈活，可用于各種接線方式。
7） 斷路器可以整體下降檢修或置換，因本體故障停電時間最少可縮短到3小時以內。
1.2 ZWC□-40.5配置優良
1） 先進的自能式滅弧室，開斷31.5KA，全開斷時間3周波，結構簡單可靠，滿容量開斷20次。
2） CTB全彈簧操作機構，符合開關“無油化”要求：機械特性優良，結構緊湊，可靠性高，獲得國家專利并獲科技優質產品。
3） 隔離開關全部使用復合絕緣子，結構為單臂直掄式，簡單可靠；采用自力型石墨鍍銀彌散銅觸指，結構受力性能好，通流能力強，免維護。
4） 所有外露金屬件均采用最先進的防腐工藝，保證一般污穢條件下20年無銹蝕。
1.3 ZWC□-40.5執行國家標準GB1984-2003、GB11032-89、GB1985-2004，并滿足國際電工委員會標準IEC56、IEC99-4和IEC129及IEC694的要求。其內所配各其他元件滿足其各自的國際要求。

2 ZWC□-40.5/L1600A-31.5型敞開式組合電器結構及工作原理
2.1 本產品為戶外產品，亦可用在戶外。使用環境條件見下
a.海拔高度：不超過2000米（特殊定貨不限）
b.環境溫度：-40℃-+40℃
c.相對濕度：日平均不大于95%，月平均不大于90%（25℃）
d.風速：不大于35米/秒
e.污穢等級IV級，公稱爬電距離大于31mm/kv
f.無易燃、易爆、化學腐蝕及劇烈震動場合
g.地震烈度：不超過8度
h.履冰厚度不大于10mm

3.3 電流互感器
0.5(0.2)級電流互感器可用計量用并通過計量審查。保護互感器可為二次保護部分提供信號。
1） 每臺斷路器可裝3-12只套管式電流互咸器（以下簡稱“互感器”，每相斷口下裝1-4只，其繞組置六氟化硫氣體中，導電桿及下支座為一次回路，互感器本身只有環形鐵心及二次回路。二次回路出線通過一個密封良好的接線板引至外部。接線板及引至機構箱的連接線由罩殼及鋼管保護，以 防止直接和大氣環境相接觸。
2） 互感器有兩種型號：LR-35，供測量用。LRB-35型，為10P級，供普通保護或差動保護用。每一種規格有四個接頭，可以獲得三種電流比，互感器的所有出線均引至機構箱內的面板上，用戶可以方便地改變電流比。電流互感器的技術參數見表3，超出表中要求時，可由用戶與制造廠協商。
3） 當額定電流超過1600A時，不能配內置電流互感器。
4） 斷路器附裝互感器的型號規格，電流比、抽頭接線由用戶根據需要決定，產品出廠時逐臺按訂貨合同配給。
5） 互感器在斷路器中的布置
互感器的導通過具有良好的接線板引入機構箱的接線板上，導線面積為2.5mm2
