SW03A三回路晶閘管功率擴展器產品詳細說明：

SW03A設計上采用斯通小型功率擴展固態繼電器，驅動三路單相或三相大功率反并聯晶閘管或雙向晶閘管。輸入電平和日本島電占空比（P型，SSR）調節輸出類型儀表兼容，例如：SR90、SR70等系列。其安裝方式為DIN標準導軌或四孔螺絲。輸入使用UL標準的電力接線端子，輸出使用可拔插端子，方便用戶使用。220V AC和380V AC下均可工作,配套S302Z擴展（無阻容吸回路）固態繼電器。圖一是電路原理圖，在前級固態繼電器導通時，強制后級大功率晶閘管導通，對后級晶閘管無特殊要求。以通道一為例，電路中元件的具體作用如下：I1是前級固態繼電器的限流電感；R1，R2為陰極電阻，用于提高靜態dv/dt；C1，R3為阻容吸收回路；L1為輸入指示發光二極管；每路固態繼電器要求輸入不小于5V，驅動電流不小于15mA（最大不超過30mA）。出廠為J1，J2短路的三相工作方式，此時僅保留L1發光二極管作為輸入指示。J1，J2開路為三個獨立的單相。端子D1- D3可參照電路原理圖接線。此外，當驅動兩支單向晶閘管時，可安裝兩只反向保護二極管D1-D8（1N4007）。內部的阻容吸收元件為180Ω和0.1UF，也可根據實際負載情況外配阻容吸器。常見的故障及排除：A：存在某種情況，由于后級大功率晶閘管（特別是雙硅），當小固態繼電器導通時，后級的晶閘未能及時導通，造成前級過大的電流，將前級限流電感或前級固態繼電器燒毀。 B：不接后級的晶閘管時，輸入12V電壓，用指針萬用表電阻擋可測出前級固態繼電器的好壞。C:用戶使用的國產雙向晶閘管經驗（參考）:建議采用2、3相限，即負脈沖觸發。

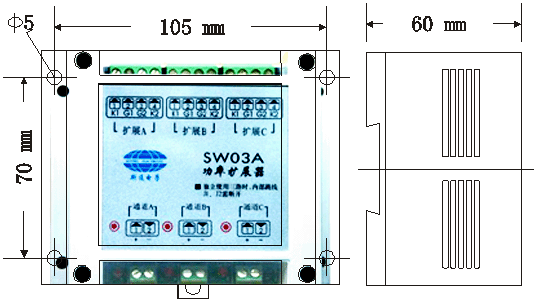

SW03A三回路晶閘管功率擴展器安裝尺寸

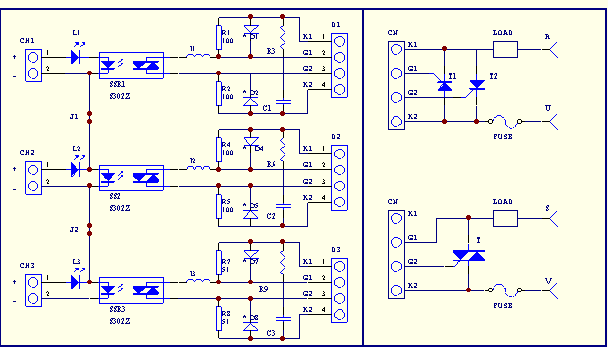

SW03A原理圖


A)直接連接SSR輸出類型儀表（略）

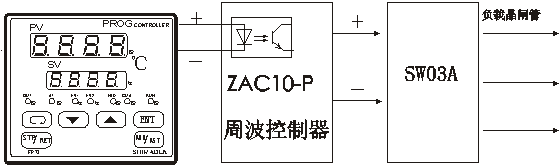

B)帶周波功率擴展應用例


附件. 周波過零簡介：工業電加熱系統中最具廣泛應用的SSR信號處理控制器，它能接受PWM或4-20mA輸入，產生周期過零式（PWM占空比控制）和周波過零式（CYC變周期）兩種輸出，直接驅動希曼頓SSR功率擴展板。具有硬手操和輔助功率調整功能，先進的周波過零的輸出，由于負載電流的通斷是按正弦波均勻分布，多臺設備運行的隨機性和疊加性，所造成的總動力負載電流相對是均衡的，它提s高了調節精度和電源利用效率以及避免了打表針和電力設備增容，節電效果十分明顯。
