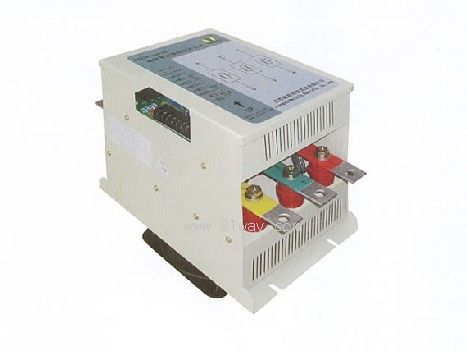

TSCK系列晶閘管過零投切開關組，主要由大功率反并聯晶閘管、觸發電路、保護電路、散熱裝置、過熱保護、連接銅排等元件組成，具有自同步功能，免去傳統可控硅電路認定同步和相序的麻煩，具備優越的自檢測過零信號，安全可靠。作為一種利用可控硅無觸點開關的投切裝置，它能根據可控硅精確觸發的特性，快速平穩地投入或切除電容器。
TSCK 系列晶閘管過零投切開關組可以快速跟蹤沖擊負荷的突變，對最佳功率因數進行閉環反饋，實現動態無功補償，減小電壓波動，從而達到節能降耗的目的。適用于380V ～ 1140V 交流系統的快速動態補償或濾波的電容器投切，是低壓無功補償控制領域中的升級換代產品。

工作原理
觸發電路取晶閘管開關兩端電壓經電阻降壓送到光電耦合器, 當交流電壓瞬時值與電容器的殘壓相等時晶閘管上電壓為零, 這時光電耦合器上輸出1 個負脈沖。此脈沖寬度大約150μs, 脈沖反相后與投入指令相“與”后啟動多諧震蕩電路輸出脈沖, 然后經過功率放大和隔離電路去觸發相應的晶閘管，晶閘管一經觸發就保持導通, 相應的電容器便投入運行。由于晶閘管導通后端電壓接近為零, 只要投入指令存在, 觸發脈沖串就一直輸出, 保證了晶閘管可靠導通。當投入指令撤消時, 觸發脈沖便停發, 晶閘管在電流過零時斷開, 直到單片機下次發出投入指令才選擇在零電壓點重新投入; 散熱片良好的導熱作用以及散熱風機的添加，大大改善了投切開關的散熱效果。該裝置有內置過溫保護開關，以及控制風機自動運行的溫度開關，從而為安全的運行提供了良好的條件。

TSCK晶閘管過零投切開關技術特性

適用電壓：三相380VAC ～ 1140VAC ±10% 50Hz；
風機電源：220V AC ±10% 50Hz；
輸入信號：三相分別獨立控制（共補或分補），直流DC12V 控制電壓或無源接點輸入控制等；
觸發輸出：采用脈沖變壓器六路寬脈沖列觸發，性能穩定、可靠；
LED 信號燈顯示投切狀態；
電壓過零投入，電流過零切除；
過零投切、無涌流、無沖擊、無火花產生，不會造成電網閃變；
光電隔離，抗干擾能力強，響應速度快，可在20ms 內完成投切動作。
采用全可控硅動態投切，高使用壽命，高可靠性。
允許頻繁投切，集成一體化，互換性強，維護簡單方便；
具有過溫保護，超溫閉鎖功能
內置冷卻風扇，自動控制風扇啟停；
瞬態電壓抑制保護電路；
可直接與無功補償控制器配合使用；

型號說明


TSCK0.48-30-3W 含義解釋：晶閘管過零投切電容器開關組，采用三相電容器額定電壓480V，三相補償總容量30kvar, 電容器接線方式為外三角，三相共補投切控制方式。
TSCK0.28-30-1Y 含義解釋：晶閘管過零投切電容器開關組，采用單相電容器額定電壓280V，三相補償總容量30kvar，單元支路每相補償容量10kvar, 電容器接線方式為星型接零，單相分補投切控制方式。
TSCK0.28-30-3N 含義解釋：晶閘管過零投切電容器開關組，采用單相電容器額定電壓280V，三相補償總容量30kvar，單元支路相相補償容量10kvar, 電容器接線方式為內三角，三相共補投切控制方式。
TSCK0.28-30-1N 含義解釋：晶閘管過零投切電容器開關組，采用單相電容器額定電壓280V，三相補償總容量30kvar，單元支路相相補償容量10kvar, 電容器接線方式為內三角，單相分補投切控制方式。

接線圖例

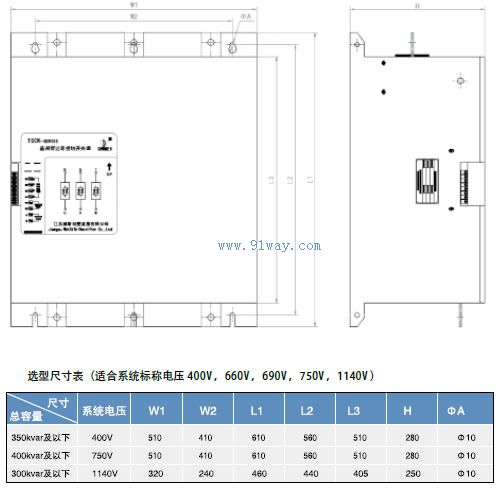

外形簡圖及選型尺寸
