ZW26-12系列戶外高壓真空斷路器產品詳細說明：

·產品概述：

ZW26-12系列戶外高壓真空斷路器綜合國內柱上真空斷路器的優點，回避三相公箱式在外部環境惡劣可能發生事故的缺點。吸收了ABB，COOPER公司斷路器成熟經驗．性能上領先國內同類產品。它較好地滿足了用電部門的需要，是我國在該域產品處于領先地位的新一代戶外高壓真空斷路器。

該斷路器適用12KV及以下交流50Hz的三相電力系統，作為分、合負荷電流，過載電流及開斷短路電流之用。還可與配網自動化裝置組合成重合器、分段器以及實現“四遙”控制功能，組合成智能型控制設備。
·型號及其含義：

·使用環境：
1.海 拔 高 度：不大于2000米（3000m為高原型）。
2.周圍空氣溫度；上限+40℃，下限-40℃。
3.相 對 溫 度：日平均不大于95%，月平均不大于90%。
4.風             速：不超過700Pa（相當于風速34m/s）。
5.覆冰厚度：10mm。
6.地震烈度：不超過8度。
7.污穢等級：Ⅳ級。
8.箱體內外在高濕度期內急降時可能凝露。

·ZW26-12系列戶外高壓真空斷路器主要技術參數：

項     目	單位	ZW26-12/630-20	ZW26-12/1250-20
穩定電壓	KV	12	12
額定電流	A	630	1250
額定頻率	HZ	50	50
額定短路開斷電流	KA	16、20	20
額定短路開斷電流開斷次數	次	30	30
額定短路關合電流（峰值）	KA	40、50	50
額定峰值耐受電流	KA	40、50	50
額定短時耐受電流	KA	16、20	20
額定短路持續時間	S	4	4
工頻耐壓1min	KV	42	42
雷電沖擊耐壓（峰值）	KV	75	75
全開斷時間	S	<0.125	<0.126
機械壽命	次	10000	10000
額定操作順序		分-0.3s-合分-180s-合分	分-0.3s-合分-181s-合分
二次電路1min耐壓	KV	2	2
頂操作電壓及輔助電路	V	交流/直流220V、110V、48V、24V	交流/直流220V、110V、48V、25V
過電流脫扣電流	A	5	5
每相回六直流電阻	μΩ	≤200	≤200

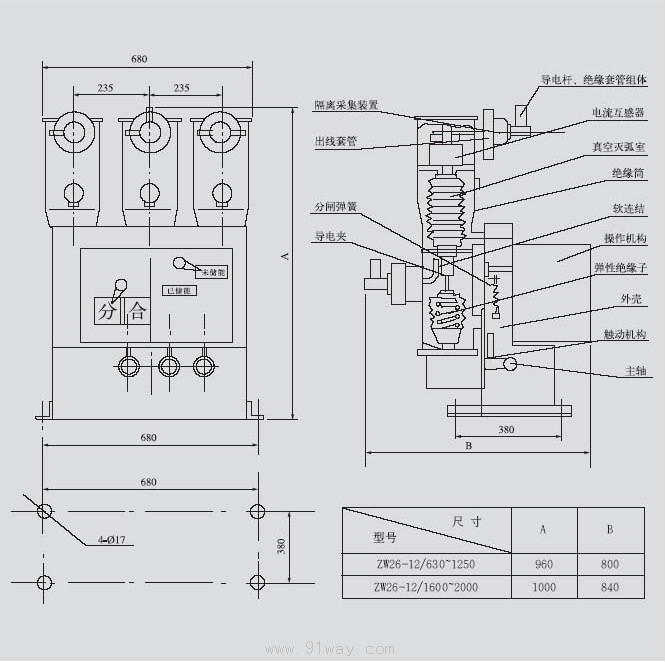

·ZW26-12系列戶外高壓真空斷路器外形安裝尺寸：
