ZW8Q-12系列戶外雙電源自動轉換真空斷路器組產品詳細說明：

ZW8Q—12系列戶外雙電源自動轉換真空斷路器組主要由兩臺ZW8戶外真空斷路器及雙電源自動轉換控制器組成，適用于交流50Hz、額定電壓12kV及以下的雙電源供電系統，以主電供電為主，當主電失電時自動轉換為備電供電，主電來電時又自動轉換為主電供電。該套設備主要用于允許斷電的重要場合中。

ZW8Q-12系列戶外雙電源自動轉換真空斷路器組型號及其含義：

使用環境：
1.海拔高度：不超過1000米(超過為高源型)。
2.周圍空氣溫度:－45℃～＋40℃。
3.相對溫度：日平均不大于95%，月平均不大于90%。
4.風速：不超過35m/s。
5.無易燃、爆炸危險、化學腐蝕及劇烈振動場所。

ZW8Q-12系列戶外雙電源自動轉換真空斷路器組主要技術參數：

項     目			單位	數量
額定電壓			KV	12
額定絕緣水平	lmin工頻 耐壓	干試	KV	42
		濕試（對地）		34
	雷電沖擊耐壓（峰值）			75
額定電流			A	630
額定頻率			Hz	50
額定短路開斷電流			KA	16、20
額定短路關合電流（峰值）				40、50
額定峰值耐受電流				40、50
額定短路耐受電流4s				16、20
操作順序				分-0.3s-合分-180s-合分
額定短路電流開斷次數			次	30
機械壽命			次	10000
二次回路lmin工頻耐壓			kV	3
過電流脫扣器額定電流			A	5

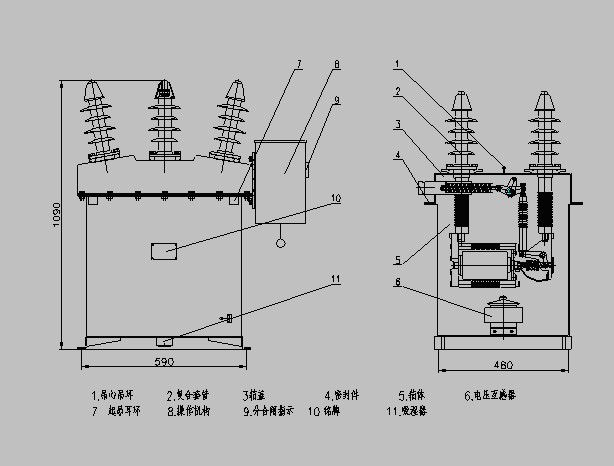

ZW8Q—12系列戶外單臺斷路器的外形尺寸和安裝尺寸：

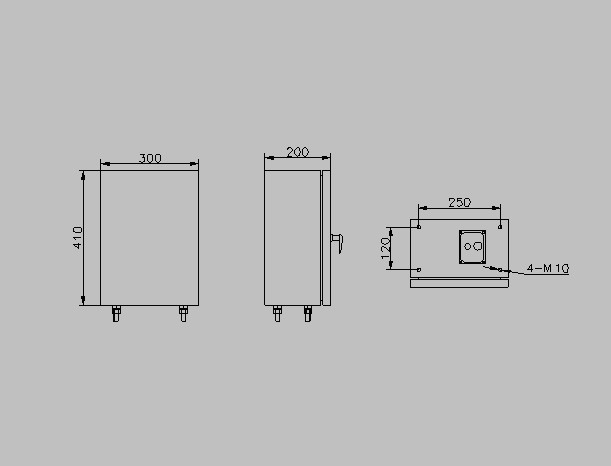

ZW8Q—12系列戶外雙電源切換控制器外形尺寸和安裝尺寸：

訂購須知：
1.產品型號、名稱、數量、額定開斷電流，是否附帶隔離開關。電流互感器變化，數量，輔助電源方式，操作機構手動、電動、電動操作電壓等級。
2.雙電源自動切換斷路器的技術要求及功能配置。
3.發貨地點，運輸方式。
4.用戶如有特殊要求，請與我們協商解決。
