CV1-12(VS1)戶內高壓真空斷路器產品詳細說明：

CV1-12(VS1)戶內高壓真空斷路器（以下簡稱斷路器）是采用先進的CAD/CAM/CAE設計和制造技術，研制、開發的新一代真空斷路器。該斷路器用于交流50Hz、額定電壓12kV及以下的電網中起控制和保護作用，廣泛用于工礦企業、變電站等場所。

項目		單位	數據
額定電壓Ur		kV	12
額定絕緣水平	1min工頻耐壓Ud(有效值)	kV	斷口、相間、對地	42
	雷電沖擊耐受電壓Up（峰值）	kV	斷口、相間、對地	75
額定頻率fr		Hz	50
額定電流Ir		A	630, 1250, 1600, 2000, 2500, 3150, 4000
額定短路開斷電流Isc（有效值）		kA	25, 31.5, 40, 50
額定峰值耐受電流Ip		kA	63, 80, 100, 125
額定短路關合電流		kA	63, 80, 100, 125
額定短時耐受電流Ik（有效值）		kA	25, 31.5, 40, 50
額定短路持續時間tk		s	4
額定背對背電容器組開斷電流Ibb (有效值)		A	400
額定背對背電容器組關合涌流Ibi(峰值)		kA	20（頻率4250Hz）
額定電纜充電開斷電流Ic(有效值)		A	25
額定操作順序		自動重合閘：O—0.3s－CO－180s－CO
		非自動重合閘：O—180s－CO－180s－CO
合閘和分閘裝置額定電源電壓Uop		V	AC：110, 220；DC：110, 220
輔助回路額定電源電壓Ua		V	AC：110, 220；DC：110, 220
機械壽命*	相間距210mm斷路器	次	20000
	相間距150mm及275mm斷路器		10000
分級：機械壽命/電壽命/容性電流開斷		M2/E2/C2

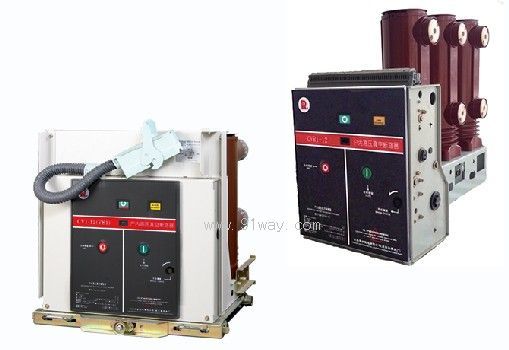

CV1-12(VS1)戶內高壓真空斷路器
