ZW32M-12型永磁機構智能真空斷路器,(用戶分界、分支開關)

概述
配電網所面臨的新問題：
1、主干線改良后支線故障率大幅上升；
2、因支線上單一用戶的故障和保護配合不當而波及整條饋線停電并引起責任糾紛；
3、變電站接地選線裝置不能滿足快速查找接地故障的要求；
4、線路多級保護所增加的延時惡化電網的運行環境。
ZW32M-12型戶外真空斷路器，是解決上述問題的理想設備。

功能特點
一體式零序接地保護：同時具有零序電壓和零序電流保護，當用戶支線發生單相接地或相間短路故障時，分界開關自動跳閘，不影響變電站對饋線上其它分支線路的供電；
參數設置：過流、速斷保護值連續可調，各項參數可根據線路狀況進行整定；
真空永磁開關：同彈簧機構相比具有結構簡單、動作可靠、使用壽命長的特點；
不銹鋼箱體：采用不銹鋼外殼，外形美觀使用壽命長；
智能控制裝置：集保護與控制于一體，既可通過GSM/GPRS遠程通訊抄讀數據、設置參數、查看運行狀況，也可通過藍牙掌上機就地設置、查看參數和遙控操作；
具有抗干擾能力強，運行安全可靠的特點；
帶航空插頭的電纜連接：各部件之間通過航空插頭對接，簡單方便，便于維護；
GSM/GPRS無線通訊：配置GSM/GPRS無線通訊模塊可將監測數據傳送到電力管理中心，實現對用戶負荷的實時數據監控；方便快速定位故障點。

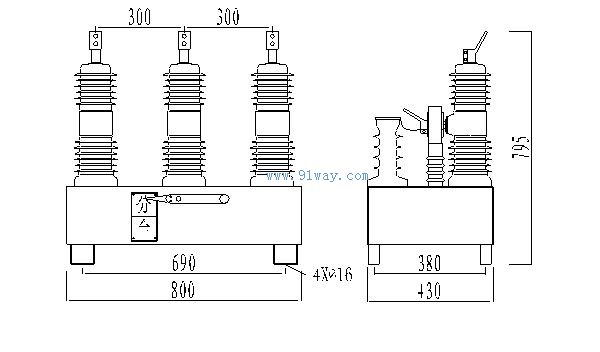

ZW32M-12斷路器外形尺寸圖

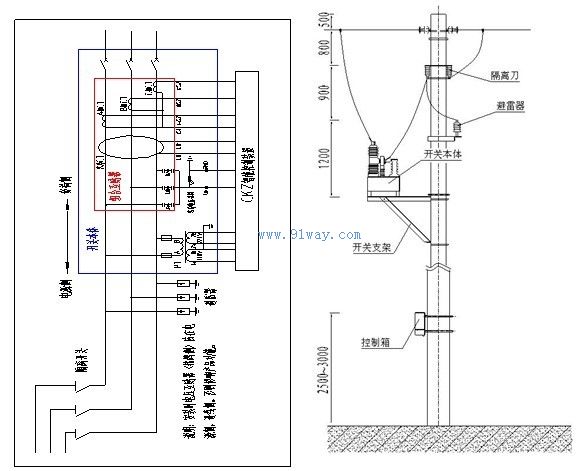

ZW32M-12斷路器一次原理圖和安裝示意圖

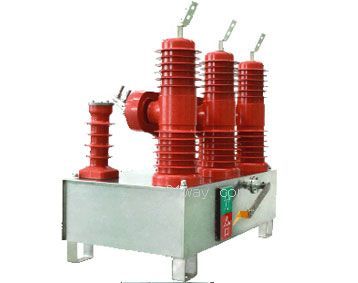

ZW32M-12型永磁機構智能真空斷路器
