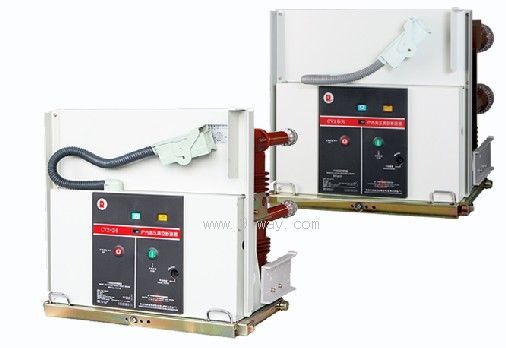

CV2-12戶內高壓真空斷路器產品詳細說明：

1.概述
CV2-12戶內高壓真空斷路器經過了嚴格的可靠性試驗考核，通過了全項目型式試驗，適用于交流50Hz、額定電壓12kV、額定電流630A~1250A，作為電力線路、工礦企業動力設備的保護和控制用。

有固定式和手車式，手車式可適用于KYN28A等鎧裝中置柜，嚴格的配柜試驗確保互換性；
額定工頻耐受電壓42kV/1min，額定雷電沖擊耐受電壓75kV；
額定短路開斷電流25kA~31.5kA，額定短時耐受電流25kA~31.5kA/4s；
采用一流廠商的APG工藝固封極柱，免維護，環境適應面寬，安全可靠，適用于頻繁操作或多次開斷短路電流；
采用數十萬臺安全運行經驗的CW系列低壓斷路器彈簧操作機構，附件齊全，可滿足不同需要，嚴格的測試手段，完整的特性曲線記錄，確保產品高質量；

按GB 1984標準，具有延長電壽命E2級、延長機械壽命M2級和容性電流開合C2級；

斷路器符合以下標準：
IEC62271-100 GB 1984《高壓交流斷路器》
IEC60694 GB/T 11022《高壓開關設備和控制設備標準的共用技術要求》
JB 3855《高壓交流真空斷路器》
DL/T 403《12kV~40.5kV高壓真空斷路器訂貨技術條件》
DL/T615《交流高壓斷路器參數選用導則》

2. 正常使用條件
環境溫度：
最高溫度：+40℃；
在24h內測得的平均值不超過+35℃；
最低溫度：-5℃。
環境濕度：
日平均相對濕度不大于95%；
月平均相對濕度不大于90%；
日平均蒸氣壓不大于2.2×10-3MPa；
月平均蒸氣壓不大于1.8×10-3MPa。
海拔：不超過1000m；
地震烈度：不超過8度；
周圍空氣沒有明顯地受到塵埃、煙、腐蝕性氣體和\或可燃性氣體、蒸氣和鹽霧的污染；
在二次系統中感應的電磁干擾的幅值不超過1.6kV。

特殊使用條件
若用戶使用的工作條件與正常使用條件有差異，如安裝在海拔超過1000m、周圍空氣溫度超過正常使用條件規定的限值或高溫易產生凝露等地方，請與本公司進行協商。

3.技術參數
CV2-12戶內高壓真空斷路器技術參數表

項目		單位	數據
額定電壓Ur		kV	12
額定絕緣水平	1min工頻耐壓Ud(有效值)	kV	斷口、相間、對地	42
	雷電沖擊耐受電壓Up（峰值）	kV	斷口、相間、對地	75
額定頻率fr		Hz	50
額定電流Ir		A	630, 1250, 1600, 2000, 2500, 3150, 4000
額定短路開斷電流Isc（有效值）		kA	25, 31.5, 40, 50
額定峰值耐受電流Ip		kA	63, 80, 100, 125
額定短路關合電流		kA	63, 80, 100, 125
額定短時耐受電流Ik（有效值）		kA	25, 31.5, 40, 50
額定短路持續時間tk		s	4
額定背對背電容器組開斷電流Ibb (有效值)		A	400
額定背對背電容器組關合涌流Ibi(峰值)		kA	20（頻率4250Hz）
額定電纜充電開斷電流Ic(有效值)		A	25
額定操作順序		自動重合閘：O—0.3s－CO－180s－CO
		非自動重合閘：O—180s－CO－180s－CO
合閘和分閘裝置額定電源電壓Uop		V	AC：110, 220；DC：110, 220
輔助回路額定電源電壓Ua		V	AC：110, 220；DC：110, 220
機械壽命*	相間距210mm斷路器	次	20000
	相間距150mm及275mm斷路器		10000
分級：機械壽命/電壽命/容性電流開斷		M2/E2/C2
