KTC正壓防爆儀表配電盤柜箱(IIB、IIC)產品詳細說明：

KTC正壓防爆儀表配電盤柜箱(IIB、IIC)適用范圍
1、爆炸性氣體環境：1區、2區
2、場所中危險氣體或蒸氣：IIA、IIB、IIC
3、溫度組別：T1～T4
4、環境溫度：-20℃～+40℃
5、戶內、戶外)

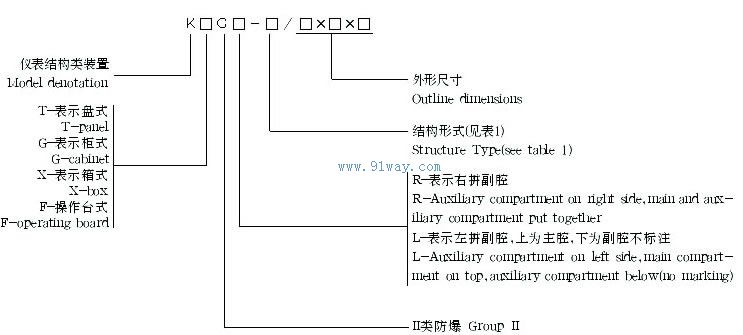

KTC正壓防爆儀表配電盤柜箱(IIB、IIC)型號含義 Type designation

主要技術參數
1、防爆標志：Expdem II BT4 Expdem II CT6 2、防護等級IP54(可達IP56)
3、副（柜箱）內供電220VAC±10% , 50-60HZ, 10A
4、輸入氣源：0.4-0.8MPa,凈化空氣或氮?dú)獾缺Ｗo(hù)氣體
5、進氣口為：G1/2 6、換氣量為：10-20m3/h
7、換氣時間：10-30min(由防爆檢測單位確定，tp=5×V/Q, tp：換氣時間，V:主腔內凈容量，Q:保護氣體的流量）
8、耗氣量為：2-8m3/h (根據盤、柜的容積和面板操作元件的多少及其密封程度而定）
9、功能指標：
a)儀表、電器供電前，對盤、柜內剩余空氣按啟動按鈕自動換氣。換氣結束自動維持正壓值250Pa±100Pa,此時可向盤、柜內儀表、電器供電
b)盤、柜內工作正壓值為250Pa±100Pa
c)內部正壓值＜150Pa時，自動補氣
d)內部正壓值＜80Pa時，自動聲光報警
e)內部正壓值＜50Pa時，自動切斷電源（2區危險場所使用時，需此功能請注明）

表1(Table 1)

結構形式	說明
221	后開門Door opened in rear
222	前開門Door opened in front
223	前、后開門Door opened in front and rear
121	左、后開門Door opened in left and rear
211	右、后開門Door opened in right and rear
122	左、前開門Door opened in left and front
212	右、前開門Door opened in right and front

外形尺寸及示意圖 Outline dimensions

H	B	D	觀察窗尺寸
1800 2000 2200 (2300)	600 800 (900) 1000 1200	600 800 (900) 1000	b=B-200 h:按要求配制

H	B	D	觀察窗尺寸
1300	600 660 800 1000	1300	700

H	B	D	觀察窗尺寸
1800 2000 2200 (2300)	600 800 (900) 1000 1200	600 800 (900) 1000	b=B-200 h:按要求配制

KTC正壓防爆儀表配電盤柜箱(IIB、IIC)
