一、用途
GW4-27.5T(D)(W)型電氣化鐵道戶外交流高壓隔離開關是頻率為50HZ的戶外高壓電器設備，供交流27.5kV接觸網高壓線路在有電壓無負載情況下進行換接，以及對被檢修的高壓母線、斷路器等電器設備與帶電的高壓線路進行電氣隔離之用。也可用于分、合很小的電容電流和電感電流。
二、使用環境條件
1、海拔高度不超過1000m；2000m
2、環境溫度：上限+40℃，下限－30℃；
3、風速不超過35m/s;
4 、地震烈度不超過8度；
5、絕緣子污穢等級：防污型為Ⅲ級重污穢(鹽密0.3毫克/平方厘米） ；
6、安裝場所：戶外混凝土單極電桿上。

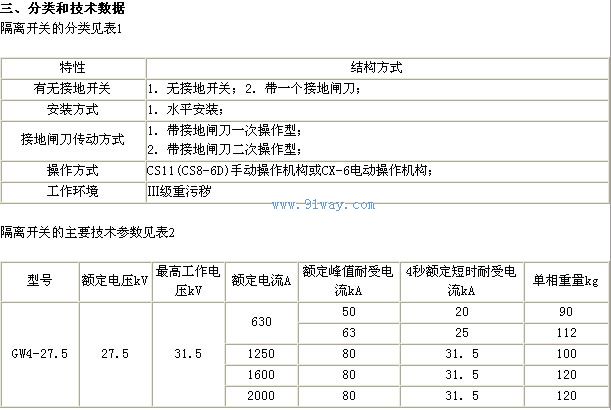

四、結構
GW4-27.5T(D)(W)型電氣化鐵道戶外交流高壓隔離開關性能可靠、結構簡單、安裝方式靈活、維修容易、適用范圍廣，通用性系列性強。
GW4-27.5T型戶外隔離開關是單極隔離開關組成的高壓電器，又是派生其它結構的基本單元，以下稱為普通型隔離開關。
W4-27.5T(D)型戶外隔離開關是在普通型隔離開關上增設接地刀而成的，其中分一次操作型和二次操作型兩種，以下稱為接地型隔離開關。
GW4-27.5T(D)W型戶外隔離開關、是在普通型(接地型)隔離開關的基礎上將普通型棒式柱絕緣子改成防污型棒式支柱絕緣子而成，適用于重污穢或高海拔地區。
1．隔離開關結構

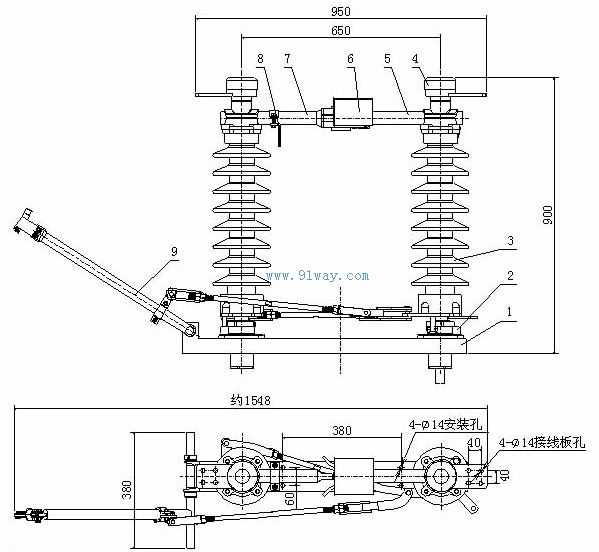

單極隔離開關是由二個棒式支柱絕緣子分別固定在同一個底架上，為雙柱水平回轉式結構，外形結構見圖1。

每極隔離開關由底座，絕緣支柱及導電部分組成。
每極隔離開關有兩個絕緣支柱分別固定在底座兩端的軸承上(圖2)、以連桿連結，每個絕緣支柱可以水平旋轉，轉角為90°，絕緣支柱上裝有導電接線座(圖3)、左、右觸頭(圖4)。左、右觸頭通過導電管在兩個絕緣支柱中間接觸。
導電接線座按結構的不同分為硬連接型(圖3a)和(圖3b)連接型兩種,根據用戶訂貨要求確定。
主回路導電回路零件材質均為銅質，電流等級為630A時，導電部件表面鍍錫；電流等級為1600A以上時，導電部件表面均鍍銀。
中間觸頭為“握手”式結構，其結構采用專利技術的觸指刀口墊圈壓緊技術，為高壓力、自凈式，觸指接觸壓力長期保持不變，觸指彈簧無電流通過，長期運行安全可靠。
不同電流規格產品的結構型式及底座、支柱絕緣子等部件相同，只是主導電回路稍有差別．

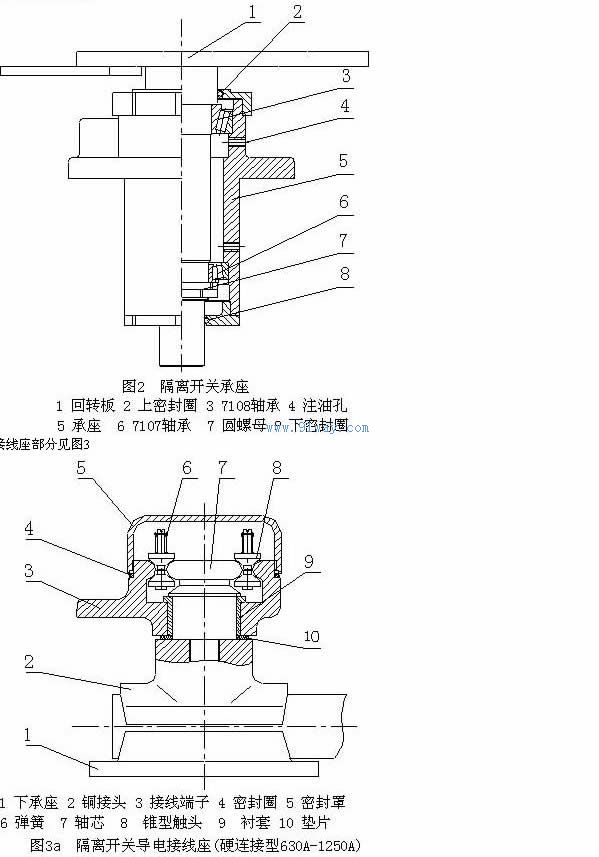

底座部分見圖2

1．單接地二次操作型隔離開關與接地閘刀的機械聯鎖
單接地二次操作型隔離開關與接地閘刀的機械聯鎖部分是通過CS8-6D型手動機構上的聯鎖盤來實現的。
2．手動機構的結構
本系列隔離開關配用CS11（不接地及單接地一次操作傳動型）和CS8-6D（單接地二次操作傳動型）兩種手動機構。
CS11(見圖6)及CS8-6D型手動機構(見圖7)，其操作手柄為水平旋轉，轉動角度為90°。
4．CX-6電動機構的結構
CX-6電動機構的結構另見其使用維護說明書

五、動作原理
本系列隔離開關的分合閘的動作基本相同。聯動時，需將單極隔離開關分別按安裝圖8或圖9用連接。
　1．隔離開關動作原理
　（1）不帶接地閘刀型
　隔離開關的操作機構通過連接管與隔離開關的主動級相連，機構主軸旋轉90°，帶動主動級的絕緣支柱旋轉90，同時通過連桿帶動另一側絕緣支柱按相反方向旋轉，實現分、合閘動作，籍助連桿可將各單極開關聯成雙極或三極聯動的隔離開關，通常以單極出廠,單極使用。
　（2）帶接地閘刀一次操作型
帶接地閘刀開關結構是在上述開關結構基礎上,增加一次操作接地傳動機構.它保證當主閘刀開始分閘時接地閘刀相應開始轉動;當主閘刀轉到分閘終端位置時,接地閘刀也同時到達接地終端位置.即主閘刀和接地閘刀各自的分、合動作一次完成.
　（3）帶接地閘刀二次操作型
本結構為主刀與接地閘刀分別用二個手柄各自操作.在二個操作柄間設有連鎖裝置以防誤操作，保證按規定的程序（主分-地合-地分-主合）進行操作。
2．接地開關動作原理
操作機構的手柄水平旋轉90°，通過連桿帶動接地閘刀轉動，實現接地開關分、合閘動作。
3．操動機構中的輔助開關與機構的主軸連接在一起，在分，合閘動作時將相應的觸點切斷或閉合，發出相應的分、合信號。

六、安裝與調整
　1、 隔離開關的安裝調整應達到下列各項要求：
　（1）配用手動機構時，一般體力的操作人員應能獨立進行分、合閘操作，動作靈活。
　（2）隔離開關的雙極或三極聯動的合閘同期性數值為：不大于6mm；。
　（3）隔離開關的每相回路電阻應滿足表3

2、隔離開關的安裝調整
　（1）按安裝圖8或圖9將每極隔離開關底座固定在水平基礎上,
　（2）將操作機構置于隔離開關主動級側面的轉動主軸下方，在隔離開關主體和機構隔離開關操作主軸處于合閘位置時，用齒型包箍將水煤氣管連接并緊固，當主、從動兩絕緣支柱不同步時，可以調整極間正反牙螺桿來達到分、合閘。
　（3）隔離開關的雙極或聯動的合閘同期性的安裝調整，在兩接線端承受正常母線拉力的條件下，調整相間正反牙連桿長度，達到上述要求。
　（4）隔離開關處于合閘位置時，觸頭上各接觸點應全部接觸，觸頭上M8螺桿的緊固程度以彈簧墊圈剛剛壓平且觸指能擺動為最佳狀態。
　3、帶二次操作型接地閘刀的安裝調整
　（1）在接地閘刀和機構操作主軸均處于合閘位置時，用齒型包箍將水煤氣管連接并緊固。
　（2）接地開關處于合閘位置時觸頭接觸位置，可用接地動觸頭在導電管上的位置來調整，當合閘位置正確時，再擰緊緊固螺母。
七、驗收與保管
　1、產品到達目的地后，須用戶應將其放在干燥通風場所，不宜倒置，并盡快按下列事項進行驗收：
　（1）首先檢查包裝箱外表面有無損壞和異常現象，外表檢查完畢后，把包裝箱打開取出所附文件。
　（2）檢查產品所附文件是否齊全(包括裝箱清單、產品合格證、安裝使用說明書等）
　（3）取出產品及附件（注意切勿使絕緣支柱瓷瓶部分受損），并進行核對。
　（4）檢查產品外觀有無損壞和異常現象。
　2、產品經驗收后，無論是否立即安裝使用，均應安下列各項存放保管：
　（1）隔離開關各磨擦轉動部分必須擦凈并涂以無酸性凡士林保護。
　（2）產品長期存放庫房時，應定期檢查（每次不超過六個月），若發現生銹時，應除去銹層，涂以防銹劑。
八、使用須知
　1、投入運行前，應進行一次全面檢查，確認無誤后，方可投入運行。
　（1）隔離開關各部位尺寸是否符合要求。
　（2）各連接部分的螺拴應緊固牢靠，尤其是與母線的聯接。
　（3）觸頭上各接觸點應全部接觸
　（4）投入運行后應注意下列事項：
　（5）隔離開關在一般情況下，必須當線路負荷切除后方可進行分、合閘操作。
　（6）帶有二次操作型接地閘刀的隔離開關，必須在隔離開關完全分閘后方可合上接地開關；反之，當接地開關完全分閘后方可進行隔離開關的合閘操作。
　2、隔離開關必須經常地維護、定期檢修，檢修時應注意下列事項：
　（1）隔離開關瓷瓶有無損壞，膠裝有無松動。
　（2）隔離開關處于合閘位置時，觸頭上各接觸點是否接觸良好；觸頭上彈簧是否變形，拉力是否改變，并測量回路電阻。
　（3）機構中輔助開關等元件是否絕緣良好。
　（4）接地處情況是否良好。
　（5）操作時各轉動部分是否靈活，應無卡澀現象。
