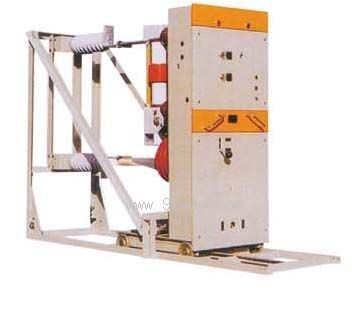

ZN12-27.5B單級鐵道開關產品詳細說明：

ZN12-27.5B單級鐵道開關為額定電壓27.5kV，單相交流為50Hz的戶內高壓開關設備。本斷路器為手車式，并配以手車軌道和電流互感器。

ZN12-27.5B單級鐵道開關適用于電氣化鐵道牽引供電系統(tǒng)BT供電方式的各種變電所、開閉站、分區(qū)亭等不同運行場所。

ZN12-27.5B單級鐵道開關主要技術參數

序號	項目		單位	數據
1	額定電壓		kV	27.5
2	最高工作電壓		kV	31.5
3	額定絕緣水平	一分鐘工頻耐壓	kV	普通型：95(斷口間110) 高原型：110(斷口間125)
		雷電沖擊(峰值)	kV	185　260
4	額定電流		A	1250,2000
5	額定短路開斷電流		kA	25,31.5
6	額定短路開斷電流開斷次數		次	30
7	額定丹爐關合電流(峰值)		kA	63,80
8	額定短路持續(xù)時間		S	4
9	額定操作順序			分-0.3s-合分-180s-合分
10	合閘時間		ms	≤75
11	分閘時間		ms	≤60
12	額定電容器組開斷電流		A	630
13	機械壽命		次	20000
14	動、靜觸頭允許磨損累計厚度		mm	4
15	電流互感器額定電流比			75～2000/1.5
16	外形尺寸		mm	高1675，深1220，寬690
17	總重量		kg	260

ZN12-27.5B單級鐵道開關操動機構參數

序號	項目	單位	數據
1	儲能電動機額定功率	W	275
2	儲能電動機額定電壓	V	AC:110 220 DC:110 220
3	額定工作電壓下儲能時間	S	≤15
4	合閘電磁鐵額定電壓由獨立電源供電分閘電磁鐵額定電壓	V	AC:110 220 DC:110 220
5	過流脫扣器額定電流	A	5
6	輔助開關額定電流	A	AC:10 DC:5
7	微動開關允許通過的持續(xù)電流	A	2
8	分、合閘電流(DC220V,DC110V)	A	0.89,1.91
