一、概述(Description)
電子式互感器的采集器可通過Rogowski線圈采集保護電流信號，LPC低功耗線圈采集測量電流信號，電容分壓器采集電壓信號。取能線圈或激光取能為采集器提供電源，兼顧交直流采樣。

三、結構簡介(Construction)
光電式互感器的采集器用來對模擬量輸入進行采樣、模數轉換并通過光纖傳送數據到合并器。
采集器與合并器制之間僅通過兩根光纖進行能量和數據的傳遞。
采集器提供三路模擬量輸入，分別是電壓、保護電流和測量電流，經低通濾波進入模數轉換回路。模數轉換回路采用高精度的、高采樣率的16位AD轉換器，其信噪比可以達到90分貝。
采集器采用超低功耗16位RISC體系的CPU，保證在較低的功率消耗下，取得良好的性能。
電源回路負責給采集器各部分提供電源，并提取采樣中斷。在采樣中斷中，CPU開始數據采樣和轉換，并將轉換后的數據進行打包處理，打包后的數據經過調制通過光纖發送到合并器。
采集器的主工作電源來自激光電源。取能線圈得到的能量經整流、濾波處理后，作為采集器工作的熱備用電源。

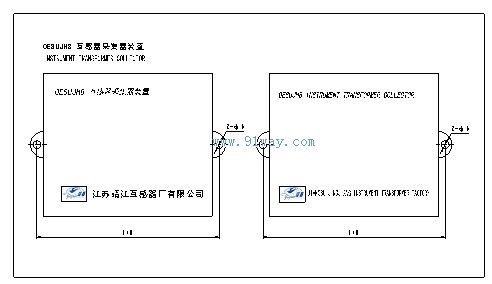

四、OESU-JH8電子式互感的采集器外形及安裝尺寸圖

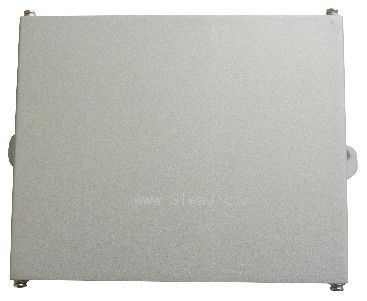

OESU-JH8電子式互感的采集器
