CBXf系列高壓齒輪泵產品詳細說明：

CBXf系列高壓齒輪泵，是CBX系列齒輪泵的升級換代產品。它采用了高強度鋁合金殼體、承載能力高的DU軸承及浮動側板等結構，具有壓力高、轉速范圍寬、重量輕、工作可靠、使用壽命長等特點。廣泛適用于工程機械、礦山機械和起重運輸機械等液壓系統中。
型號說明：

技術參數：

型   號	理論排量 （MPa）		壓力(MPa)			最高轉速 (r/min)	工作油液(m㎡/s)	工作油溫（℃）	工作油液過濾精度（μm）	額定工況下容積效率(%)	輸入功率 (KW)		重量 (kg)
			額定	最高
CBXf3010	10.18		20	25		3000	20～43液壓油	-20～80	≤25	≥90	11.3		4.5
CBXf3016	16.40										18.2		4.8
CBXf3025	25.45										28.3		5.1
CBXf3032	32.23										35.8		5.5
CBXf3040	40.15										44.6		5.8
CBXf3050	50.18										56.3		6.1

注：1.油液最高污染等級：按GB/T14039之20/17。
　　2.非額定工況下（壓力、轉速）的容積效率值參見工作性能曲線。

外形及安裝連接尺寸：

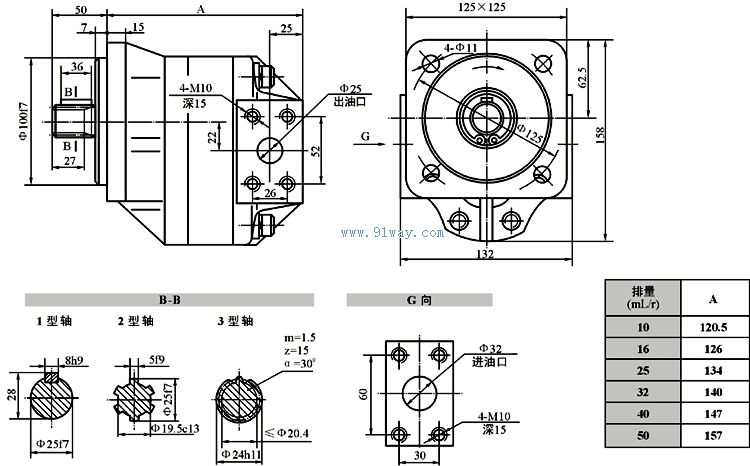

　　(1)CBXf3

　　

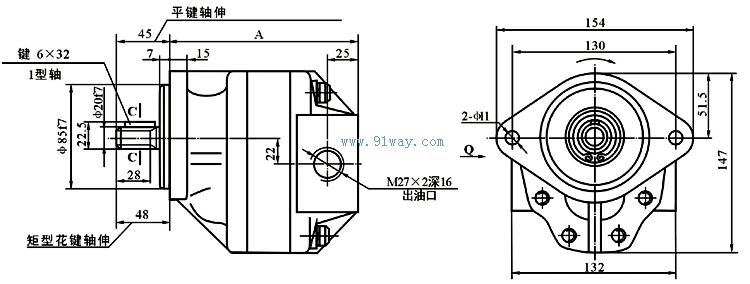

(2)CBXaf3

注：
1.CBXaf3型齒輪泵額定壓力為16MPa，最高壓力為20MPa,
安裝連接尺寸與CB-F系列齒輪泵相同。
2.圖中尺寸A與CBXf3相同。
