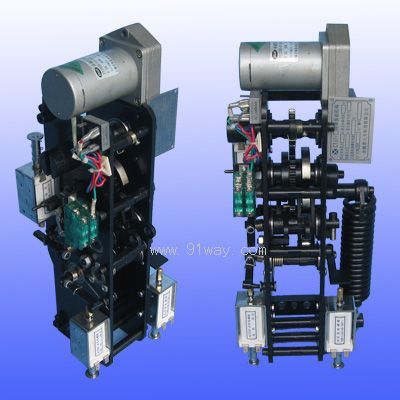

CT37型彈簧操動機構產品詳細說明：

一、概述
CT37彈簧操動機構機構可供操作ZW32-12型戶外高壓真空斷路器及合閘功與之相當的其他戶外或戶內真空斷路器，其性能符合GB1984《交流高壓斷路器》和本產品《技術條件》的要求。其中CT37-S為手動操動機構，CT37-D為電動操動機構。手動操動機構具有手動儲能、手動合分、過電流保護功能。電動操動機構具有電動機或手動儲能、電動或手動合分、過電流保護功能。為實現過流保護所配置的控制器具有涌流、延時和速斷保護功能。

二、使用條件
CT37型彈簧操動機構使用以下使用條件：
1、周圍空氣濕度上限+65℃，下限為-40℃。
2、海拔不超過2000m;風速不大于35m/s。
3、相對濕度日平均不大于95%，月平均不大于90%（+25℃）。水蒸汽壓日平均不大于2.2×103MPa，月平均不大于1.8×103MPa。
4、無經常性劇烈震動的場所。

三、技術參數
儲能電機采用單向永磁直流電動機，其技術參數數據如下：

型號	53ZY-CJD01B	53ZY-CJD02B	53ZY-CJD03B	53ZY-CJD04B
額定工作電壓(V)	-220	-110	-48	-24
額定電功率(W)	40
正常工作電壓范圍	85%-110%
額定工作電流(A)	0.5A	1.0A	1.8A	3.6A
儲能時間(S)	≤8

四、CT37型彈簧操動機構安裝與調試

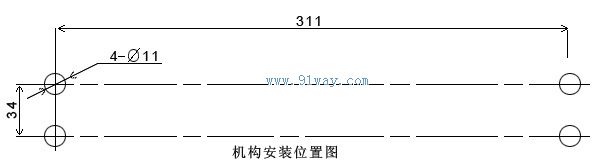

1、機構安裝孔尺寸見圖十，機構用4個小六角螺栓安裝在短路器上。
2、機構與短路器安裝后，須進行如下調整：
a.機構的分閘位置需保證輸出拐臂的滾子與儲能后凸輪之間應保留不小于2mm的間隙；
b.輔助開關的觸頭斷開和閉合應可靠轉換；
c.手動分合閘裝置可靠動作；
d.分、合閘及過流脫扣器的動作參數應符合要求。

CT37型彈簧操動機構
