什么是彈簧操動機構？它是怎樣工作的？

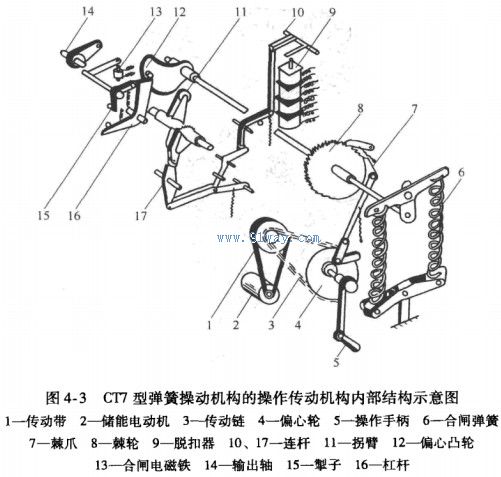

彈簧操動機構能手動和遠距離操作斷路器的分合閘，但其結 構較復雜。CT7型彈簧操動機構的操作傳動機構內部結構示意圖如圖所示。
彈簧式操動機構按操作方式可分為手動儲能彈簧機構和電動 儲能彈簧機構兩種。
手動是靠人力將彈簧儲 能，然后釋放能量達到合閘目的。合閘的同時，又向分閘彈簧儲 能，以保證分閘時間和速度。電動操作是由電動機驅 動，以棘輪使彈簧儲能。
手動儲能彈簧機構和電動儲能彈簧機構的工作原理如下：
1)儲能合閘：當手動操動機構手柄或電動機轉動機構儲能 軸上的棘輪旋轉時，軸上的彈簧拐臂也隨其旋轉，把儲能彈簧拉長。過死點時儲能彈簧已儲滿能量，無制動裝置時，過死點即釋 放，使開關合閘并使分閘彈簧儲存足夠的能量等待分閘。當有制 動時，以其他方式控制掣子，完成合閘功能。
2)分閘操作：手動控制分閘時，拉動分閘拉環即可分閘。 當過電流時，電流脫扣線圈（約5.5A)將啟動，使分閘扣解 除，完成分閘。
