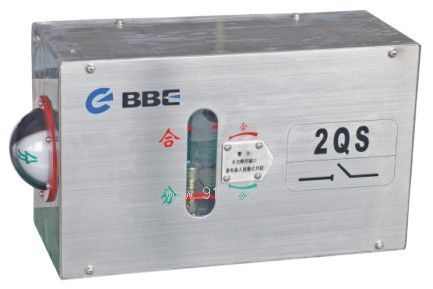

CJ21型操動機構可供ZF31-126及所需轉矩與之相當?shù)母綦x開關、接地開關及負荷開關的關合和開斷之用。本機構通過電機的正反轉動功能，用齒輪副傳動，通過錐齒輪來輸出。機構同時具有手動、電動兩種功能。

技術參數
1．本機構的行程為75mm。
2．輸出轉矩60N·m。
3．額定電壓儲能時間≤3S。
4．儲能電機技術參數(見表1)。
5．使用CSK型磁吹開關。觸點能持續通過的電流AC220V
時為10A，DC220V時為3A。
6．使用F10型輔助開關。常規時為10開10閉，最多能達到
24開24閉，觸點能通過的持續電流AC220V時為10A，
DC220V時為5A。
7．二次輸出用航空接插件。

型 號 HDZ-23603型
額定工作電壓 ≌220V
電機額定輸出功率 360W
正常工作電壓范圍 85%-110%
