YCTG系列電磁調速電動機產品詳細說明：

產品名稱：YCTG系列電磁調速電動機
所屬類別：調速電機
額定電壓：380V,50Hz
環境溫度：不超過40℃
少灰、無鐵磁性物質塵埃、無腐蝕金屬、破壞絕緣的氣體和爆炸性氣體。

YCTG系列電磁調速電動機是一種控制簡單的交流調速電動機，由Y系列三相異步電動機、渦流離合器和測速發電機組成，通常與JD系列、TKZ系列控制器組成一套具有測速負反饋系統的交流無級調速驅動裝置，能在比較寬廣的轉速范圍內進行平滑的無級調速。

YCTG系列電磁調速電動機規格與主要技術參數：

機座號	標稱功率 kw	輸出功率 N.m	調速范圍 r/min	重量 （kg）
YCTG112-4A	0.55	3.6	1250-125	65
YCTG112-4B	0.75	4.9	1250-125	70
YCTG132-4A	1.1	7.13	1250-125	90
YCTG132-4B	1.5	9.72	1250-125	100
YCTG160-4A	2.2	14.1	1250-125	140
YCTG160-4B	3.0	19.2	1250-125	150
YCTG180-4A	4.0	25.2	1250-125	205
YCTG180-4B	5.5	35.1	1250-125	215

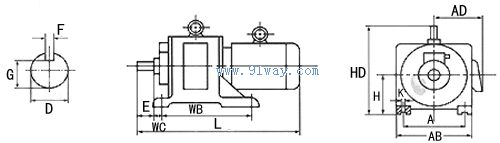

安裝尺寸與外形尺寸：

型號	安裝尺寸									外形尺寸
	A	WB	WC	E	H	D	F	G	K	AD	AB	HD	L
YCTG112-4A -4B	190	230	36	40	112	18	6	14.5	12	150	230	275	540
YCTG132-4A -4B	216	238	45	50	132	22		18.5		155	265	325	630
YCTG160-4A -4B	254	265	40	60	160	28	8	24	15	180	310	370	670
YCTG180-4A -4B	279	325		80	180	32	10	27		210	360	415	825
