YSCT系列低噪聲水冷電磁調速電動機產品詳細說明：

YSCT系列電磁調速電動機是YCT系列電磁調速電動機的派生系列產品，由于采用水冷卻取消了電樞圈上的散熱筋和風葉，大大地降低了電機運行中的噪聲，特別運用于需要低噪聲環境或工作場所多粉塵的場所使用。

YSCT系列低噪聲水冷電磁調速電動機規格與主要技術參數

型號	標稱功率 KW	額定轉矩 N.m	冷卻水量 L/min	額定轉矩下的調速范圍 r/min
YSCT225-4A	11	69.1	12	1200-125
YSCT225-4B	15	94.3	12
YSCT250-4A	18.5	116	15	1320-132
YSCT250-4B	22	137	15
YSCT280-4A	30	189	20
YSCT315-4A	37	232	25
YSCT315-4B	45	282	28
YSCT355-4A	55	344	38	1320-260
YSCT355-4B	75	469	48
YSCT355-4C	90	564	56

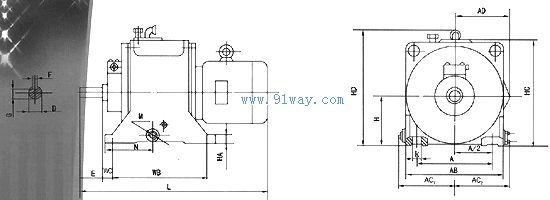

主要安裝尺寸及外形尺寸

機座號	安裝尺寸												外形尺寸
	A	A/2	WB	WC	D	E	F	G	H	K	M	N	AB	AC1	AC2	AD	HD	HC	HA	L
	基本尺寸	基本尺寸	基本尺寸	基本尺寸	基本尺寸	基本尺寸	基本尺寸	基本尺寸	基本尺寸	基本尺寸	基本尺寸	基本尺寸
225-4A 　　4B	356	178	406	56	42	110	12	37	225	19	ZG2"	196	450	285	265	260	530	465	30	98
																				1025
250-4A 　　4B	406	203	457	63	48		14	42.5	250	24	ZG11/2"	210	500	305	290	290	580	506	35	1130
																				1170
280-4A 　　4B	457	228.5	508	70	55	110	16	47	280	24										1280
315-4A 　　4B	508	254	560	89	60	140	18	53	315	28	ZG2"	273	620	370	350	345	690	642	45	1400
																				1425
355-4A 　　4B 　　4C	610	305	630	108	65	140	18	58	355	28	ZG21/2"	290	730	430	410	385		790	50	1550
																				1630
	610	305	630		75		20	67.5								410				1680

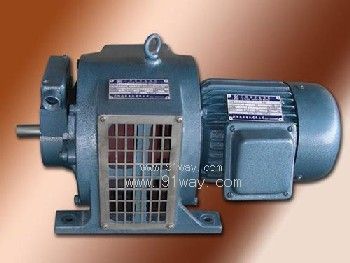

YSCT系列低噪聲水冷電磁調速電動機
