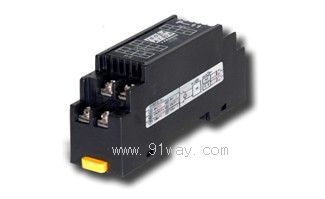

P-03系列無源直流信號隔離器輸入、輸出范圍(輸出回路供電、解決電源沖突)
| 代碼 |
輸入 |
代碼 |
輸出 |
| 1 |
0-75mV |
1 |
兩線制輸出4-20mA |
| 2 |
0-5V |
| 3 |
0-10V |
| 4 |
0-330V |
| 5 |
0-10mA |
| 6 |
0-20mA |
| 7 |
4-20mA |
| 8 |
用戶特定參數 |
P-03系列無源直流信號隔離器主要技術規格
| 輸入阻抗 |
電壓型≥100KΩ 電流型≤100Ω |
| 輸出負載電阻 |
0-500Ω |
| 精 度 |
±0.2%F.S |
| 溫度系數 |
<50ppm/℃ |
| 環境溫度 |
-10℃~+60℃ |
| 絕緣電阻 |
輸入、輸出之間≥100MΩ(500VDC) |
| 絕緣強度 |
輸入、輸出之間≥1500VAC/分鐘 |
| 兩線制電源 |
24VDC(接口內部電源) |
訂貨注明
標明輸入、輸出信號的代碼 例:輸入0-10VDC 輸出4-20mA 型號P-0331
產品特點
自供電 35mmDIN導軌安裝 定端子,螺栓接線 輸入、輸出全隔離
P-03系列無源直流信號隔離器接線圖

方框圖

外形尺寸
