G-213兩路輸入兩路輸出配電器產品詳細說明：

G-213兩路輸入兩路輸出配電器輸入、輸出范圍



代碼	輸入1	代碼	輸出2	代碼	輸入1	代碼	輸出2
1	4-20mA 現場兩線制變送器		4-20mA 現場兩線制變送器	A	0-2V	A	0-2V
				B	0-5V	B	0-5V
				C	0-10V	C	0-10V
				D	1-5V	D	1-5V
				E	0-10mA	E	0-10mA
				F	0-20mA	F	0-20mA
				G	4-20mA	G	4-20mA
				H	用戶自定義

G-213兩路輸入兩路輸出配電器主要技術規格

配電電壓	22-28V(最大驅動電流30mA)
輸出阻抗	0-500Ω
精度	±0.2%F.S
溫度系數	<50ppm/℃
環境溫度	－10℃-＋60℃
絕緣電阻	電源、輸入1、輸出1、輸入2、輸出2之間 ≥1500VAC/分鐘)
絕緣強度	電源、輸入、輸出1、輸出四路之間≥1500VAC/分鐘
電源	24Vdc±10%
消耗功率	＜2W

訂貨注明
標明輸入、輸出信號的代碼 例：輸入1:4-20mA 輸出2:4-20mA 輸出信號1:4-20m 輸出2:4-20mA 隔離分配器型號G-213A7G

產品特點
24V供電 35mmDIN導軌安裝 定端子，螺栓接線 輸入、輸出、電源，端口間全隔離

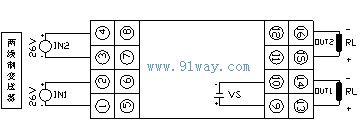

G-213兩路輸入兩路輸出配電器接線圖

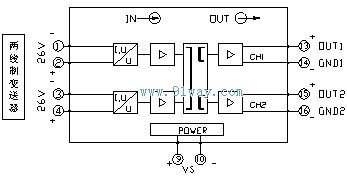

方框圖

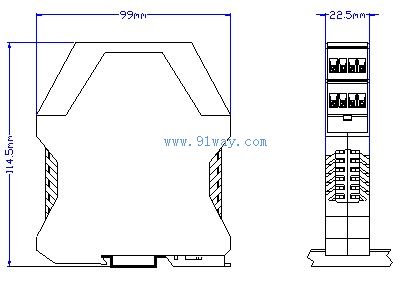

外形尺寸
