TLA摩擦片式扭力限制器結構特點

1、扭矩限制器(也叫扭力限制器或力矩限制器)是一種保護裝置.在機器負載振動,超載或機械故障而致所需扭矩超過設定值時,它以滑動方式限制傳動扭矩,超載情形消失后自動恢復,不必再行設定.扭矩限制性器防止機械損壞,避免昂貴的停機損失.
2、扭矩限制器采用彈簧負荷式摩擦表面.以螺帽或螺栓調整彈簧力.預設其滑動扭矩.
3、扭矩限制器可以鏈輪、齒輪、皮帶輪或法蘭盤作為中心構件.摩擦片為不含石棉并防銹的干式摩擦片,可用于防爆場合,且耐磨性能良好,壽命長.中間滑動套無需潤滑.柏森牌扭矩限制器不同于剪銷式機械一次使用就須作廢,而可以重復使用.

選擇方法
1、由負荷條件或機器之設計強度,決定所需的滑動扭矩.如機器的負荷條件不祥,則將扭矩限制器的滑動扭矩設定為其安裝軸相關電機所產生扭矩的1.5~2倍.
2、請選擇扭矩范圍和內徑范圍足夠的扭力限制器.由設在摩擦片間的中心構件厚度決定,正確的軸套長度.軸套的選擇不可大于中心構件的寬度,中心構件的最大厚度見表 (最大)值.

扭矩的設定
1、扭矩限制器的扭矩設定只需扭緊或放松調整螺栓(調整螺帽)便可.
2、扭矩限制器在安裝至軸上后,即可進行扭矩調整,其步驟如下:
TLA127至TLA508型:
首先, 轉動螺帽,把碟形彈簧固定至一片,再將每一調整螺栓扭60°.
其次,在正常負荷情況下此扭矩限制器仍然滑動,則逐漸扭緊螺帽(TLA50- TLA89型)或螺栓(TLA127- TLA508型),
一直到扭矩限制器不再滑動.
注意,各螺栓松緊度必須均勻,先試行調整數次以尋找相關機器正確扭矩設定,下面有效轉角和預設扭矩關系可供參考.
精密的扭矩調整時,宜將本扭矩限制器在調整螺帽或螺栓旋轉45°,于50—60rpm下試運轉約500轉.

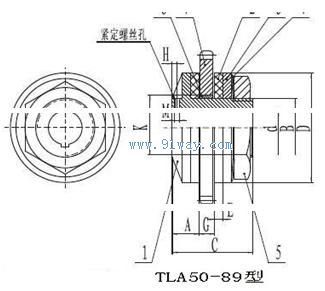

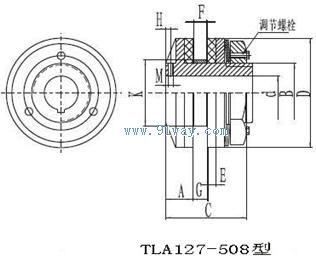

1、半聯軸器 2、摩擦片 3、擋板 4、碟形彈簧 5、調節螺母 6、襯套 7、中心構件（鏈輪、帶輪等）

TLA型摩擦片式扭力限制器的基本參數及主要尺寸
