TLB鋼球式扭力限制器結構特點
1、使用有專利權的有特殊彈性曲線的碟形彈簧
2、打滑力矩的設置精度高，重復精度高。
3、無齒隙力矩傳遞
4、連接法蘭帶滾珠軸承。
5、打滑部件表面熱處理，工作壽命長。
6、軸和軸套之間用脹緊套連接，保證無反轉齒隙
7、可配合其它聯軸器用于軸與軸之間的連接

組成原理

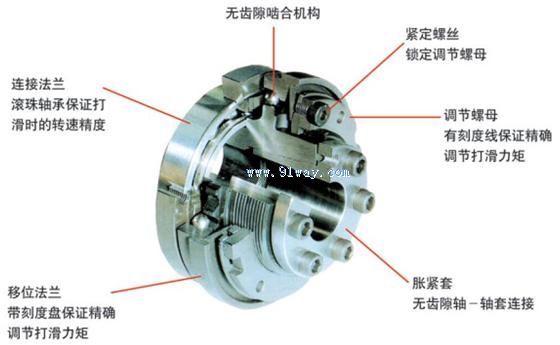

TLB型鋼球式扭力限制器由外蓋螺母，碟形彈簧，鋼球，連接法蘭，保持架等部件組成。可在保證機械和設備利用率最高的同時，提供有經濟效益的保護和可靠的運轉。
當設備驅動機械過載或傳遞力矩超過設定的打滑力矩時，鋼球離開支撐法蘭的凹槽，扭力限制器脫開，使主動部件和從動部件之間打滑，此是傳遞的力矩降低到最小，同時發訊環產生軸向位移，觸動限位開關，并通過線路輸出信號，切斷電動機電源，設備停止運轉，起到保護設備的作用。
過載消除后，鋼球在保持架旋轉中轉動一個角度，在下一個凹槽中自動復位，這樣主動端和從動端在相互旋轉一個角度后又恢復正常的連接，設備開始轉動。

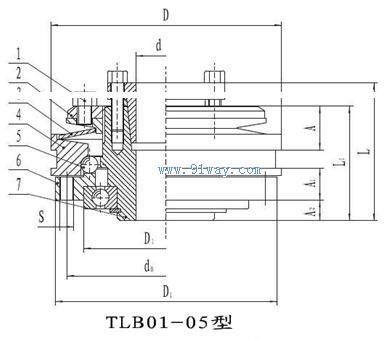

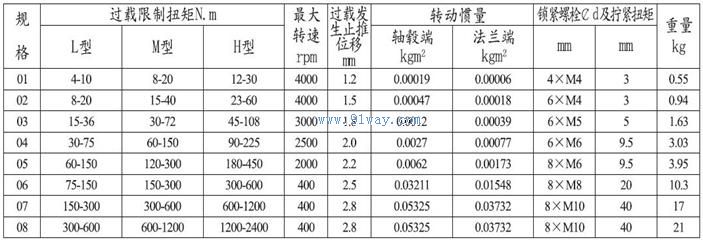

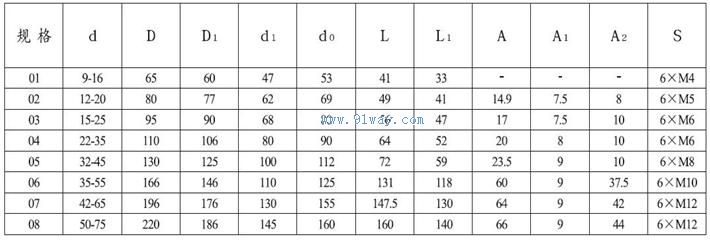

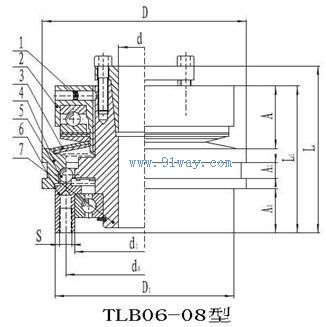

TLB鋼球式扭力限制器的基本參數
