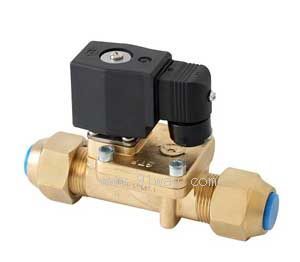

FDF-MB系列電磁閥產品詳細說明：

概述
FDF型電磁閥用于氟化物液體管路、吸氣管路、熱蒸汽管路，能廣泛適用于冷藏、冷凍、空調裝置。
特點
電磁閥可分為直動式和先導式（伺服式）結構。
可提供常閉型（NC）和常開型（NO）。
有多種交流電壓和直流電壓線圈供選擇。
適用于HCFC、HFC制冷劑和相容的潤滑油(R717除外)。
先導式（主閥口≥5mm）工作壓差范圍： 直動式(閥口≤3mm)工作壓差范圍：
交流：0.05-21bar 交流：0-21bar
直流：0.05-17bar 直流：0-17bar
最高工作壓力：30bar。
使用工質溫度為：-25℃～105℃。
FDF25M以上電磁閥也可提供法蘭安裝型式。
可提供UL/CUL認證。

FDF-MB系列電磁閥工作原理

FDF-B、FDF-Z型系列為直接動作式電磁閥。
常閉型（NC）電磁閥工作原理：當線圈通電后，線圈產生磁場，閥芯被磁場力吸起，閥打開。當線圈斷電時，
磁場消失，閥芯在自重和復位彈簧力的作用下降下，閥關閉。
FDF-M型系列為伺服式電磁閥。
常閉型（NC）工作原理：當線圈通電時，產生磁場吸起導閥的閥芯，打開導閥閥門，導閥相通，在閥的主閥膜
片上下形成壓差，推動主閥被打開。當主閥開啟后，由于介質流體流動，主閥的膜片將保持打開。當線圈斷電時，
閥芯由于自重和彈簧力的作用關閉導閥，介質通過節流孔進入膜片上部，膜片上下的壓力平衡，從而主閥膜片下
降，關閉主閥。
常開型（NO）電磁閥工作原理：與常閉型相反。

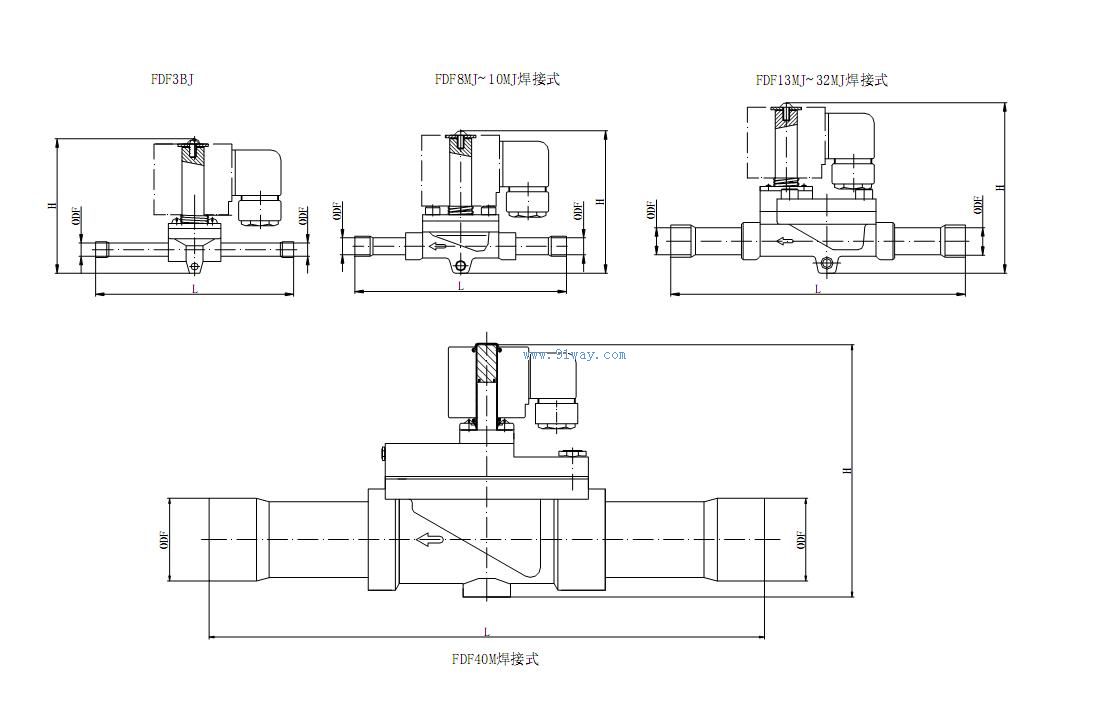

型號與參數Technical data

型號 Model	連接尺寸 Connection size		連接方式 Form of connect	開閥壓差 Opening diff pressure	流量(水) Flow rate Kv(m3/h)	工作介質 Available medium	介質溫度℃ Temperature of media	電源種類 Rated power		外型尺寸 Dimensions (mm)
										常閉（NC）			常開（NO）
	In	mm						AC	DC	長	寬	高	長	寬	高
FDF3BJ	1/4	6	焊接 ODF	常閉 交流：0.05-21 直流：0.05—17     常開 交流：0.05-18  直流：0.05—15	0.27	CFC HCFC HFC 空氣 清潔水 及粘度≤4°E機油	-25—105	24 36 110 220	12 24 110 220	117	31	76
	5/16	8
	3/8	10
FDF6MJ	5/16	8			0.4					127	45	88	127	45	93
FDF8MJ	3/8	10			0.8
	1/2	12			0.8
FDF10MJ	1/2	12			1.9					151	45	86	151	45	91
	5/8	16			1.9
FDF13MJ	5/8	16			3.0					174	52	98	174	52	115
	3/4	19			3.0
	7/8	22			3.0
FDF16M1	3/4	19			4.5					190	58	98	190	58	115
FDF19M1	7/8	22			4.5
FDF19M2	7/8	22			5.0					230	72	108	230	72	125
FDF19M3	11/8	35			6.0					250	72	108	250	72	125
FDF19M4	9/8	28			6.0
FDF25MJ	9/8	28			9.8					236	72	116	236	72	133
	11/8	35			9.8
FDF32MJ	11/8	35			15					281	86	130	281	86	147
	13/8	42			15
FDF40M	13/8	42		常閉 交流：0.3-21 直流：0.3—17   常開 交流：0.3-18 直流：0.3—15	25					322	126	158	322	126	171
	17/8	54
FDF25MA		33	法蘭 Flange	常閉 交流：0.05-21  直流：0.05—17         常開 交流：0.05-18  直流：0.05—15	9.8					152	112	165	152	112	182
FDF25MF		33			9.8					162	86	175	162	86	192
FDF32MA		38.8			15					162	112	175	162	112	192
FDF32MF		38.8			15					156	86	178	156	86	195
FDF3B		6	螺紋 SAE		0.27					60	31	76
FDF6MB		8			0.4					85	45	85	85	45	90
FDF8MB		10			0.4
FDF10MBJ		12			0.8					87	45	85	87	45	90
FDF13MBJ		16			1.9					107	52	98	107	52	115
FDF16MBJ		19			4.5					128	72	108	128	72	125
FDF19MBJ		22			6					128	72	108	128	72	125
FDF2Z	ODM5/8		直角焊接 Right-angle welding	交流：0-25	0.16					63.5	30	132
FDF3Z	ODM5/8				0.27					63.5	30	85

注：型號后面帶“E”表示手動桿，帶“F”表示方法蘭，帶“A”表示腰法蘭，帶“J”表示改進型，帶“B”表示螺紋連接，帶“K”為常開電磁閥，帶“Z”表示直角。
注：如需其它工作特性和規格產品，請與本公司接洽聯系。
Kv值為閥通過ρ=1000kg/m3, 前后1bar的壓降時的水流量。

液體和吸氣名義制冷量為： 熱氣名義制冷量工況條件為：
蒸發溫度 te=-10℃ 冷凝溫度 tc=+40℃ 液體制冷劑過冷度 Δtsub=4K
閥前液體溫度 t1=+25℃ 經過閥門壓力降 ΔP=0.8bar
經過電磁閥壓力降 ΔP=0.15bar 熱蒸汽溫度 th=+65℃

安裝
FDF-MB系列電磁閥應該垂直安裝在水平管道上，介質流動的方向應與電磁閥所示的箭頭方向一致。
線圈工作輸入電壓必須與線圈上標明額定電壓一致。決不允許在電磁線圈通電時從閥上拆下來，以防燒壞線圈。

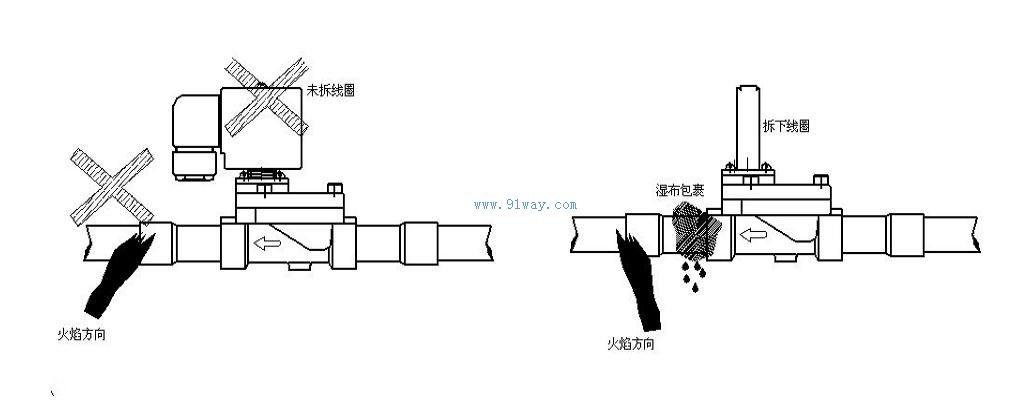

電磁閥焊管在與系統管子焊接時，必須注意以下幾點：
從閥上拆下電磁線圈，用濕布或濕棉紗包在閥體上保護閥體，以防在焊接時溫度過高燒壞閥內零件。
焊接時請注意焊槍火焰方向。
最好選用高銀焊條焊接。
帶手動桿的電磁閥，必須先旋轉手動桿使閥開啟，然后做系統氣密性試驗，以免損壞膜片。
