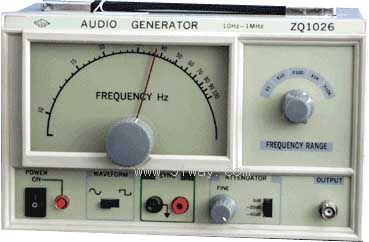

ZQ1026型低頻信號發生器產品詳細說明：

ZQ1026型低頻信號發生器是一種便攜式RC振蕩器，既能輸出低失真度正弦波還能選擇方波輸出，面板采用頻率指針，改變頻率方便直觀。是用于電子實驗和在線產品性能測試等領域的理想信號源。

主要技術性能
頻率范圍 10Hz―1MHz
頻率精度 ±3%±2Hz
輸出阻抗 600Ω， 不平衡
輸出衰減器 0， -20dB, -40dB 帶輸出幅度微調電位器
正弦波輸出
輸出電壓 ≥7Vrms （空載）
頻率特性敗 ±1dB （600Ω負載， 1kHz基準）
失真度 100Hz―200kHz ≤0.5%，50Hz―500kHz ≤ 1%，20Hz―1MHz ≤1.5%，10Hz―20Hz ≤2.5%
方波輸出：
頻率范圍 10Hz ― 100kHz 輸出電壓 ≥10Vp-p （空載）
升降時間 ≤500nS
上 沖 ≤2% （1kHz， 最大輸出）
占空比 50%±5% （1kHz， 最大輸出）
同步輸入
同步范圍 ±3%/Vrms
最大允許輸入 10Vrms
輸入阻抗 約10kΩ

工作電源
電壓 AC 220V±10%
頻率 50±2Hz
功率 5W

工作環境
溫度 0℃―+40℃
相對濕度 <80% RH
大氣壓力 86―104kPa
