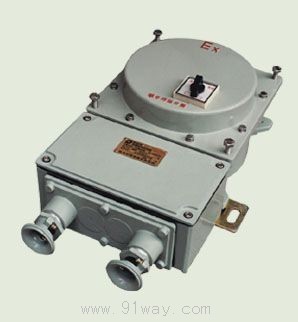

BQC62防爆電磁起動器(ⅡC)產品詳細說明：

BQC62防爆電磁起動器(ⅡC)型號含義：


產品特點：

1. 爆炸性氣體環境危險場所：1區、2區；
2. 可燃性氣體、蒸氣級別：ⅡA、ⅡB、ⅡC；
3. 溫度組別：T1~T4；
4. 戶內、戶外（IP54）。

結構特點：

1. 鑄鋁合金外殼，壓鑄成形，表面噴塑；
2. 內裝CJX2系列交流接觸器，NR2(JR28)熱過載繼電器，RT14熔斷器等元件；
3.可控制交流50Hz，380V(或220V)三相異步電動機的直接起動、停止，并對過載、斷相等進行保護；
4. 鋼管或電纜布線。
5. 符合GB3836-2000、IEC60079, GB12476.1-2000、IEC61241標準要求。

BQC62防爆電磁起動器(ⅡC)技術參數：

防爆標志 Explosion-proofing marker	防護等級 Protection category	防腐等級 Corrosion-proofing grade	進線口螺紋 Inlet's thread	電纜外徑 Cable's outside diameter (mm)
ExdeⅡ CT4	IP54	W，WF1，WF2	G1, G11/4	Φ12~Φ18, Φ15~Φ18

型號 Model	額定電壓 Rated voltage(V)	額定電流 Branch current (A)	被控電動機最大功率 Controllable maximum motor power (kW)		熱繼電器整定電流調節范圍 Adjustable range for thermal relay's setting thread (A)
			220V	380V
BQC61-10 BQC61-10N	380	10	2.5	4	0.01~0.16 0.16~0.25 0.25~0.40 0.40~0.63 0.63~1.0 1.0~1.6 1.25~2.0 1.6~2.5 2.5~4.0 4.0~6.0 5.5~8.0 7.0~10.0 9.0~13.0 12.0~18.0 17.0~25.0 23~32 28~36 30~40 37~50 48~65
BQC61-20 BQC61-20N		20	5	10
BQC61-30 BQC61-30N		30	7.5	15
BQC61-40 BQC61-40N		40	11	18.5
BQC61-60 BQC61-60N		60	18	30

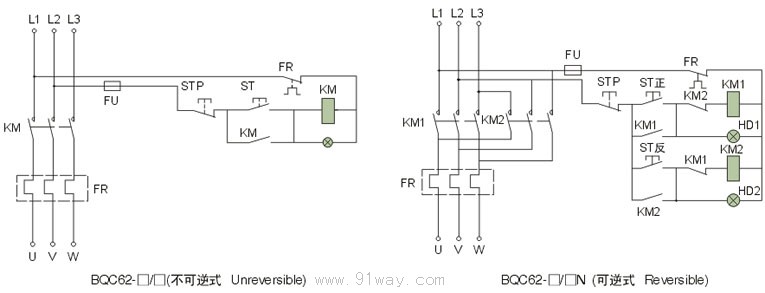

電氣原理圖：

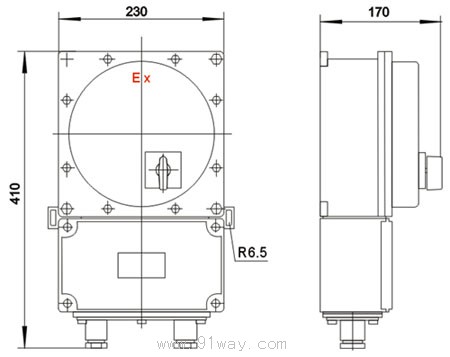

外型尺寸：
