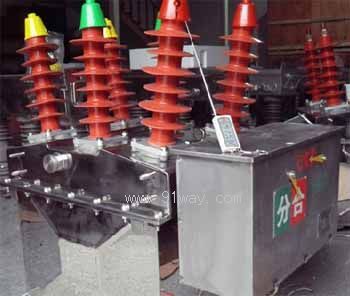

ZW8G-12高原型永磁式帶遙控戶外高壓真空斷路器產品詳細說明：

ZW8G-12高原型永磁式帶遙控用于交流50Hz、電壓10-12kV的三相電力系統，作為分?jǐn)唷㈥P(guān)合負荷電流之用，它具有過載及短路保護功能，還可根據用戶需要配

裝浪涌電流延時保護器和加裝避雷器或隔離開關即斷路器與隔離開關組合等。

ZW8G-12高原型永磁式帶遙控戶外高壓真空斷路器主要技術參數

序號 項目 單位 數據
1額定電壓 KV 12
2 額定絕緣水平 1min工額耐壓 干試 42 濕試 34 雷電沖擊耐壓（峰值） 75
3 額定絕緣水平 A 630；400；200
4 額定短路開斷電流 kA 20；16；12.5
5 額定操作順序 分-0.3s合分-180s-合分
6 額定短路開斷次數 次 30
7 額定短路關合電流（峰值） kA 50
8 額定峰值耐受電流
9 額定短時耐受電流 20
10 額定短路持續電流 s 4
11 分閘時間（分勵脫扣） 最高操作電壓 MS 15~50  額定操作電壓 最低操作電壓 30~60
12 合閘時間 25~50
13 全開斷時時間 ≤100
14 燃弧時間 ≤20
15 機械壽命 次 10000
16 合閘功 J 70
17 儲能電機機額定輸入功率 W ≤250
18 額定操作電壓及輔助回路額定電壓 V DC220、110、24  AC220、110、24
19 額定電壓下儲能時間 s < 10
20 過電流脫扣器 額定電流 A 5  脫扣電流準確度 % ±10
