MZZ30-40.5系列戶外高壓真空斷路器系三相交流50Hz、額定電壓為40.5kV的戶外高壓電器設備。附裝彈簧操動機構或電磁操動機構，可以遠控電動分、合閘，也可就地手動儲能，手動分、合閘。設計性能符合GB1984-89《交流高壓斷路器》國家標準的要求，并滿足IEC-56《交流高壓斷路器》國際電工委員會標準的要求。

結構特點：
MZZ30-40.5系列戶外高壓真空斷路器，主要用于戶外40.5kV輸變電系統的控制與保護，也適用于城、鄉配電網絡及工礦企業的正常操作與短路保護之用。該產品總體結構為瓷瓶支柱式；上瓷瓶內裝真空滅弧室，下瓷瓶為支柱瓷瓶。適用于頻繁操作的場所。并具有密封性好、抗老化、耐高壓、不燃燒、無爆炸、使用壽命長、安裝維護方便等特點。

MZZ30-40.5/1600-31.5戶外高壓真空斷路器型號含義


主要特點及使用環境條件
周圍空氣溫度：上限+40℃，下限-30℃(一般地區)、-40℃(高寒地區)；
海拔：≤1000m(若需增高海拔，則額定絕緣水平相應提高)；
風壓：不超過700pa(相當于風速34m/s)；
振幅：地震烈度不超過8度；
污穢等級：Ⅲ級；
最大溫差：不超過25℃。

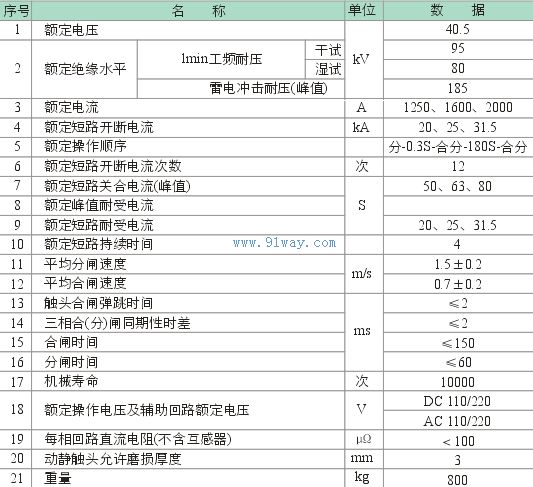

MZZ30-40.5/1600-31.5戶外高壓真空斷路器主要技術參數

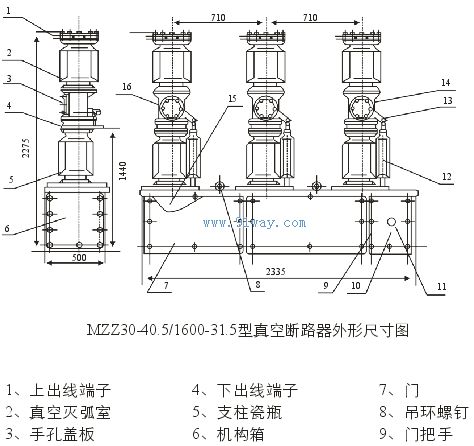

外形及安裝尺寸

MZZ30-40.5/1600-31.5戶外高壓真空斷路器
