1、應用范圍
　BFY-10A系列負序電壓繼電器(以下簡稱繼電器)用于發電機和變壓器的繼電保護線路中，作為電壓閉鎖元件，以反應不對稱短路時線路電壓的負序分量。
2、主要技術參數
額定電壓：交流100V、173V；50Hz、60Hz；直流220V、110V、48V。
負序動作線電壓整定范圍：6-12V，變差不大于6％。
●直流變壓允許變化范圍：220V、110V允許在80％-110％范圍內變化，對于48V允許在90％-110％范圍內變化，繼電器應正常工作。
功率消耗：AC 100V/≤5VA，173V/≤8VA；DC 220V/≤6W，110V/≤4W,48V/≤2W。
觸點形式：BFY-1lA型一副動合觸點，BFY-12A型有一副動斷接點，BFY-13A型有一副動合和一副動斷觸點。
BZY-1型正序電壓繼電器

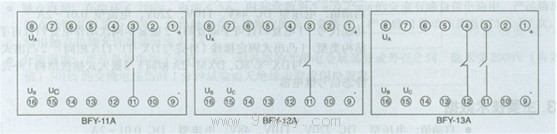

3.BFY-10A系列負序電壓繼電器內部接線

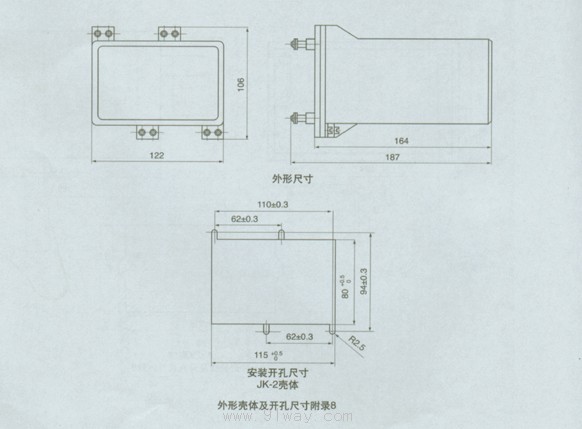

4.BFY-10A系列負序電壓繼電器外形尺寸

　

BFY-10A系列負序電壓繼電器
