HSL-10系列靜態定時過流繼電器產品詳細說明：

1、應用范圍
HSL系列靜態反時限過流繼電器，該繼電器應用于電機變壓器等設備以及輸配電系統的繼電保護回路中，適用于無直流設備的廠站，當主設備或輸配電系統出現過負荷和短路故障時，該繼電順能按預定的時限可靠動作，切除故障部分，同時滿足了電力部壓縮時間級差反措要求。
HSL系列可替代GL-11、21、12、22、13、23、14、24、
15、25、16、26過流繼電器，還可以替代DL—10，DL-
20，DL-30系列電流繼電器。

2、主要技術參數
過電流整定范圍：2-9．9A，級差為0．1A。
速斷電流倍數：2-8倍。
延時時間整定范圍：0．1-9．99S，差為0．1S。
觸點容量：AC250V， 可長期接通5A，閉合觸點可分?jǐn)嚯娏鰽C≤2j
功耗：當電流為額定值時，繼電器功率消耗不大于5W。

3.端子接線及整定方法

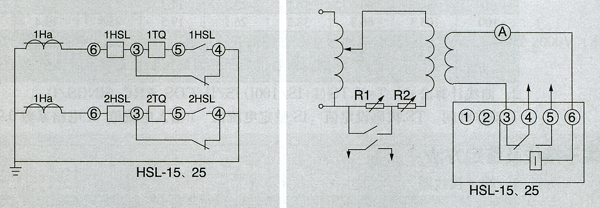

-端子接線圖



-使用接線圖



整定方法
繼電器面板上共設有三組數碼開關，面板從左至右依次為過電流動作值，電流速斷倍數，過流動作時間值。例如：過電流整定值為7．5A，速斷數碼開關置于“3”，則速斷整定值為22．5A，過電流動作時間最大為9．99s，級差0．01S。
