HGL系列靜態反時限過流繼電器，該繼電器應用于電機變壓器等設備以及輸配電系統的繼電保護回路中，尤其適用于無直流設備的廠站，當主設備或輸配電系統出現過負荷和短路故障時，該繼電器能按預定的時限可靠動作，切除故障部分，同時滿足了電力部壓縮時間級差反措要求。

2、主要技術參數
過電流整定范圍：2-20A，級差為0．1 A。
速斷電流倍數：2-12倍。
延時時間整定范圍：0．1-999．9S，差為0．1S。
速斷延時時間整定范圍：0．1-0．9S，級差為0．1S。
觸點容量：AC250V，可長期接通5A，閉合觸點可分斷電流AC≤2A。
功耗：當電流為額定值時，繼電器功率消耗不大于5W。

3.反時限延時特性表及曲線計算公式

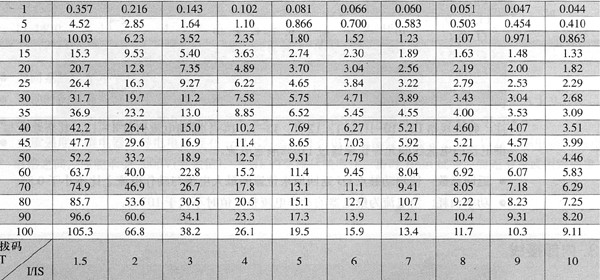

反時限延時特性表(S) HGL系列靜態反時限過流繼電器

曲線計算公式:T=K.TS{(1+IS/100I).IS/I]/COS ARC SIN(IS/I)
T:動作時間 TS:撥碼設定值 IS:整定電流值 I:輸入電流值 K:電路系數0.908
4.端子接線及整定方法

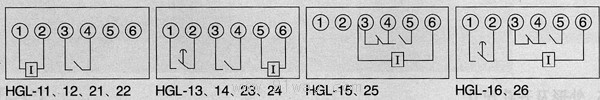

端子接線圖

HGL-10系列靜態反時限過流繼電器
