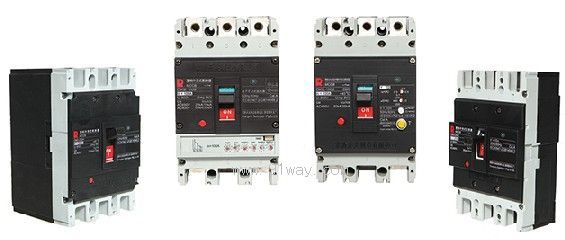

產品名稱： | CM3系列塑殼斷路器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 低壓電器 -- 塑殼斷路器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 江蘇 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
| 殼架等級額定電流 Inm(A) | 63 | 100 | 250 | 400 | 630 | 800 | |||||||||||||||||
| 型號 | CM3-63L | CM3-63M | CM3 -100C |
CM3-100L | CM3 -100M |
CM3-100H | CM3-250C | CM3-250L | CM3-250M | CM3-250H | CM3-400C | CM3-400L | CM3-400M | CM3-400H | CM3-630C | CM3-630L | CM3-630M | CM3-630H | CM3-800L | CM3-800M | CM3-800H | ||
| 極數 | 3/4 | 3/4 | 3 | 3/4 | 3 | 3/4 | 3 | 3/4 | 3/4 | ||||||||||||||
| 額定電流 In(A) | 10 / 16 / 20 / 25 / 32 / 40 / 50 / 63 |
10 / 16 / 20/25/ 32/ 40 / 50 / 63 /80/ 100 |
100 / 125 / 140 / 160 / 180 / 200 / 225 / 250 |
225 / 250 / 315 / 350 / 400 | 400 / 500 / 630 | 400 / 500 / 630 / 700 / 800 | |||||||||||||||||
| 額定絕緣電壓 Ui(V) | 800 | 800 | 800 | 800 | 800 | 800 | |||||||||||||||||
| 額定沖擊耐受電壓 Uimp(V) | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | |||||||||||||||||
| 額定工作電壓 Ue(V) 50/60Hz | AC400 | AC400 | AC400 AC690 |
AC400 | AC400 | AC400 AC690 |
AC400 | AC400 | AC400 AC690 |
AC400 | AC400 | AC400 AC690 |
AC400 | AC400 | AC400 AC690 |
AC400 | |||||||
| 飛弧距離(㎜) | ≯50 (0)2) | ≯50 (0)2) | ≯50 (0)2) | ≯100 (0)2) | ≯100 (0)2) | ≯100 (0)2) | |||||||||||||||||
| 額定極限短路 分斷能力 Icu(kA) |
AC690V | 20 | 20 | 20 | 20 | 30 | |||||||||||||||||
| AC400V | 35 | 50 | 35 | 50 | 70 | 100 | 35 | 50 | 70 | 100 | 35 | 50 | 70 | 100 | 35 | 50 | 70 | 100 | 65 | 75 | 100 | ||
| 額定運行短路 分斷能力 Ics(kA) |
AC690V | 10 | 10 | 15 | 15 | 20 | |||||||||||||||||
| AC400V | 35 | 35 | 22 | 35 | 50 | 70 | 25 | 35 | 50 | 70 | 35 | 50 | 70 | 75 | 35 | 50 | 70 | 75 | 65 | 75 | 75 | ||
| 使用類別 | A | A | A | A | A | A | |||||||||||||||||
| 電氣壽命(次)1) | AC400V | 8000 | 8000 | 8000 | 7500 | 7500 | 7500 | ||||||||||||||||
| AC690V | 1500 | 1000 | 1000 | 1000 | 500 | ||||||||||||||||||
| 機械壽命(次)1) | 免維護 | 20000 | 20000 | 20000 | 10000 | 10000 | 10000 | ||||||||||||||||
| 有維護 | 40000 | 40000 | 40000 | 20000 | 20000 | 20000 | |||||||||||||||||
| 外形尺寸 (㎜) |
寬(3極/4極) | 75/100 | 75/100 | 92/122 | 105 | 107/142 | 150/198 | 182/240 | 210/280 | ||||||||||||||
| 長 | 130 | 130 | 150 | 165 | 165 | 257 | 270 | 280 | |||||||||||||||
| 高 | 60 | 60 | 83 | 60 | 103 | 106.5 | 110 | 113.7 | |||||||||||||||
| 注： 1) 根據GB14048.1，術語“壽命”表示電器在修理或更換部件前能完成的操作循環次數的概率。 2) 分別選裝高為4mm(CM3-63L/M，CM3-100C)、6.2mm(CM3-100L/M/H)、8mm(CM3-250C)、7.5mm(CM3-250L/M/H)、9.3mm(CM3-400C/L/M/H，CM3-630C/L/M/H)、9.5mm(CM3-800L/M/H)的零飛弧罩，實現零飛弧。 | |||||||||||||||||||||||
CM3系列塑殼斷路器
