您的位置：您的位置：首頁 → 低壓電器 → 低壓斷路器 → 塑殼斷路器 → CM3L系列漏電塑殼斷路器

產品名稱：

CM3L系列漏電塑殼斷路器

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 塑殼斷路器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

江蘇

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

CM3L系列漏電塑殼斷路器產品詳細說明：

CM3L系列斷路器為帶剩余電流保護帶剩余電流保護有100A、225A、400A、630A四個殼架，電流從10A~630A，剩余電流從30 mA~30A。

殼架等級額定電流I_nm(A)			100			225			400			630
型號			CM3L-100M	CM3L-100H	CM3L-100	CM3L-225M	CM3L-225H	CM3L-225	CM3L-400M	CM3L-400H	CM3L-400	CM3L-630M	CM3L-630H	CM3L-630
極數			3		4	3		4	3		4	3		4
額定電流I_n(A)			10/16/20/25/32/40/ 50/63/80/100			100/125/140/160/ 180/200/225			225/250/315/350/400			400/500/630
額定絕緣電壓U_i(V)			AC800			AC800			AC800			AC800
額定沖擊耐受電壓U_imp(V)			8000			8000			8000			8000
額定工作電壓U_e(V) 50/60Hz			AC400			AC400			AC400			AC400
飛弧距離(㎜)			≯50 (0)²⁾			≯50 (0)²⁾			≯100 (0)²⁾			≯100 (0)²⁾
極限短路分斷能力I_cu(kA)		AC400V	50	85	50	50	85	50	65	100	65	65	100	65
運行短路分斷能力I_cs(kA)		AC400V	35	50	35	35	50	35	42	65	42	42	65	42
額定剩余動作電流 I_Δn(A)	AC型剩余電流保護	U型脫扣器,非延時	0.03/0.1/0.3/0.5			0.03/0.1/0.3/0.5			—			—
		V型脫扣器,非延時、延時可調	0.1/0.3/0.5			0.1/0.3/0.5			0.1/0.3/0.5			0.3/0.5/1
		W型脫扣器,非延時、延時可調	0.3/1/3/10			0.3/1/3/10			1/3/10/30			1/3/10/30
	A型剩余電流保護	VA型脫扣器,非延時、延時可調	0.1/0.3/0.5			0.1/0.3/0.5			0.1/0.3/0.5			0.3/0.5/1
額定剩余不動作電流I_Δno(mA)			1/2 I_Δn			1/2 I_Δn			1/2 I_Δn			1/2 I_Δn
額定剩余短路接通(分斷)能力I_Δm(kA)			1/4 I_cu			1/4 I_cu			1/4 I_cu			1/4 I_cu
使用類別			A			A			A			A
電氣壽命(次)¹⁾			8000			8000			7500			7500
機械壽命(次)¹⁾		免維護	20000			20000			10000			10000
		有維護	40000			40000			20000			20000
外形尺寸(㎜)		寬	92		122	107		142	150		198	210		280
		長	150			165			257			280
		高	92			90			106.5			115.5
注: 1)根據GB14048.1，術語“壽命”表示電器在修理或更換部件前完成的操作循環次數的概率。 2)分別選裝高為6mm(CM3L-100)、7.5mm(CM3L-225)、9.3mm(CM3L-400)、9.5mm(CM3L-630)的零飛弧罩，實現零飛弧。 3)本系列三極斷路器接三相負載時，負載不能帶中性線，包括取自斷路器負載端的負載控制回路電源也不能帶中性線，否則該斷路器會產生誤動作。 4)本系列三極和四極斷路器接單相負載時，相線接A極，中性線接C極，不要接B極。

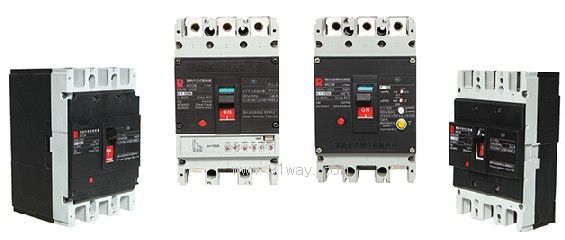

CM3L系列漏電塑殼斷路器

CM3L系列漏電塑殼斷路器（示意圖）
