CVR1-12型戶內側裝式高壓真空斷路器產品詳細說明：

CVR1-12型戶內側裝式高壓真空斷路器是為了滿足供電部門要求開發的全新布置結構形式產品，其寬度僅為380mm，與隔離開關配套安裝于800mm寬固定柜、環網柜中，可用于工礦企業大型設備現場控制和保護、變電站開閉所等場所。
斷路器額定電流：630A、1250A

項目		單位	數據
型號			CV1	CVR1
額定電壓Ur		kV	12
額定絕緣水平	1min工頻耐壓Ud(有效值) 斷口、相間、對地	kV	42
	雷電沖擊耐受電壓Up（峰值） 斷口、相間、對地	kV	75
額定頻率fr		Hz	50
額定電流Ir		A	630, 1250, 1600, 2000, 2500, 3150, 4000	630, 1250
額定短路開斷電流Isc（有效值）		kA	25, 31.5, 40, 50	25, 31.5
額定峰值耐受電流Ip		kA	63, 80, 100, 125	63, 80
額定短路關合電流		kA	63, 80, 100, 125	63, 80
額定短時耐受電流Ik（有效值）		kA	25, 31.5, 40, 50	25, 31.5
額定短路持續時間tk		s	4
額定背對背電容器組開斷電流Ibb (有效值)		A	400
額定背對背電容器組關合涌流Ibi(峰值)		kA	20（頻率4250Hz）
額定電纜充電開斷電流Ic(有效值)		A	25
額定操作順序			自動重合閘：O—0.3s－CO－180s－CO
			非自動重合閘：O—180s－CO－180s－CO
合閘和分閘裝置額定電源電壓Uop		V	AC：110, 220；DC：110, 220
輔助回路額定電源電壓Ua		V	AC：110, 220；DC：110, 220
機械壽命		次	1250-31.5及以下：20000	10000
			1250-31.5以上：10000
分級：機械壽命/電壽命/容性電流開斷			M2/E2/C2

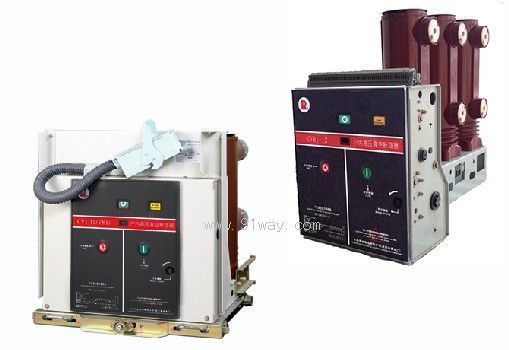

CVR1-12型戶內側裝式高壓真空斷路器
