一、LFP型電量變送器通用技術條件

引用標準及規(guī)則：GB/T 13850-1998
準確度等級：0.2
穩(wěn)定度：符合GB/T 13850-1998
工作溫度：Ⅰ組10－35℃　Ⅱ組0－45℃　Ⅲ組　－10－55℃
相對濕度：＜95%
響應時間：＜400ms
輸出紋波峰值：＜0.4%
工作頻率：標稱頻率：±10%
輸出負載：恒定電流輸出　額定10V壓降　最大15V　壓降
　　　　　恒定電壓輸出　額定2mA　最大5mA輸出
輸出負載影響：＜0.04%(額定負載范圍內)電流回路0.2VA電流回路0.1VA。
輸助電源：額定電壓　80%－120%，額定頻率90%－110%
輸入過載范圍：電流3倍連續(xù)10倍1秒80倍0.5秒電壓最大2倍連續(xù)
絕緣強度：符合　GB/T 13850/1998
沖擊試驗：ANSI　C37.9Oa/1973,DIN IEC 255-4(5kV 1.2/50us脈沖電壓)
電涌試驗：IEC　255－4（2.5Kv-0.25ms1 MHZ）
校正幅度：滿度最小3%，零點最小1±%
磁場影響：100安匝25厘米中心變化＜0.025%
貯藏條件：溫度－40－70℃，相對濕度20－99%無凝霜。

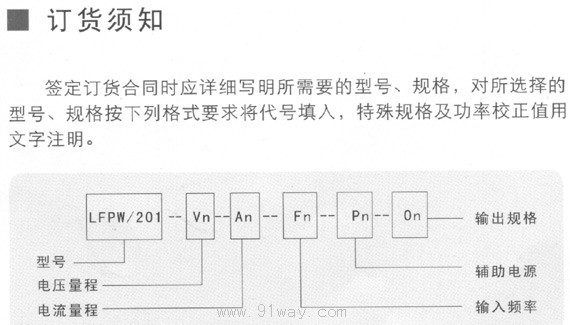

二、型號
LFPW－－－－有功功率變送器
LFPK－－－－無功功率變送器
LFPWK－－－－有功功率/無功功率組合變送器

注：1、帶“＊”90·移相無功功率變送器頻率范圍Fn±0.05Hz;
2、僅LFPW/LFPK可雙路輸出；
3、“＊＊”輔助電源可選PD1：DC、110V、PD2、DC、220V。

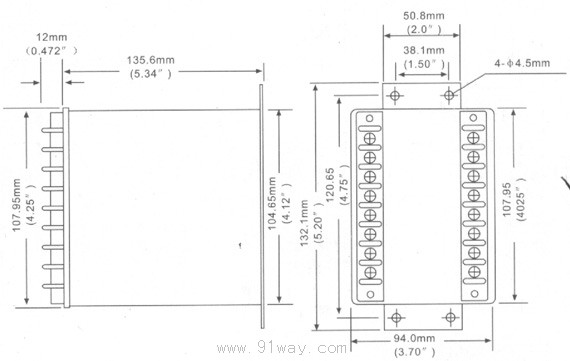

三、外形尺寸
