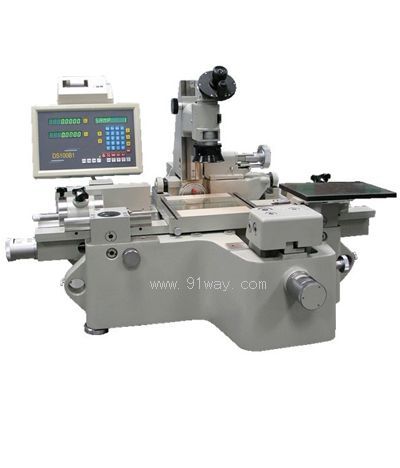

JX11B數字式萬能工具顯微鏡產品詳細說明：

JX11B數字式萬能工具顯微鏡特點

1、主顯微鏡配有多種目鏡和物鏡，視場大，成像清晰；
2、采用光電數顯技術，以精密光柵尺作為測量元件，測量精度高；
3、主顯微鏡可左右偏擺，適用于螺旋狀零件測量；
4、透、反射照明，輪廓和表面尺寸均可測量；
5、具有快速移動和微動裝置，并可快速切換；
6、帶有頂針架、V形支架、測高裝置等多種附件，使用面廣。
產品用途
　　數字式萬能工具顯微鏡JX11B是機械制造業、電子制造業、計量測試所廣泛使用的一種多用途計量儀器。可以用來測量量程內的各種零件的尺寸、形狀、角度和位置。儀器采用光柵數顯技術對測量數據進行數據處理，同時可使用影像法、軸切法、接觸法和雙光束干涉條紋法等多種測量方法，使儀器測量性能得到了大大提高。
典型測量對象有：
1、測量各種成型零件，如樣板、樣板車刀、樣板銑刀、沖模和凸輪的形狀；
2、測量螺紋、絲杠和蝸桿等外螺紋的中徑、大徑、小徑、螺距、牙型半角；
3、測量齒輪滾刀的導程，齒形和牙型角；
4、測量電路板、鉆模或孔板上孔的位置度、鍵槽的對稱度等形位誤差。

JX11B數字式萬能工具顯微鏡技術參數
1、 工作臺
　　X坐標行程：200mm
　　Y坐標行程：100mm
　　X、Y坐標分辨率：0.0002mm
　　測量準確度：（1+L/100）μm，其中 L為測量長度，單位：mm
　　平工作臺尺寸（mm）：260×270
　　圓工作臺直徑：ф213mm
　　圓工作臺角度分劃范圍：0°～360°
　　圓工作臺角度分度值：30"
　　主顯微鏡立柱
　　傾斜范圍：±12°
　　傾斜角度分度值：30'
2、 測角目鏡
　　角度分劃范圍：360°
　　角度分度值：1'
3、 輪廓目鏡
　　角度分劃范圍：±7°
　　角度分度值：10'
4、 頂針裝置
　　頂針間的最大夾緊長度：700mm
　　頂針間能容納的最大直徑：ф100mm
5、 高頂針架
　　高頂針架最大夾持長度：200mm
　　高頂針架能容納的最大直徑：ф250mm
6、 圓分度頭
　　分度頭角度分劃范圍：0°～360°
　　分度頭角度分度值：1'
7、 光學定位器
　　測量范圍（mm）：5 ～ 200
　　測桿垂直方向擺動范圍：±3°
　　最小探測孔徑：ф5mm
　　最大探測深度：15mm
　　定位變動性： <1μm
　　測量力（N）：0.1±0.03
8、 儀器主機外形尺寸(mm)： 長×寬×高=1300×1250×800
9、 儀器重量：450kg
10、 環境要求：
　　室內溫度20℃±1℃，相對濕度小于60%
11、 物鏡：

物鏡放大率	總放大率	工作距離	視場距離
1×	10×	79 mm	20mm
3×	30×	69 mm	6.7mm
5×	50×	49mm	4mm

使用雙像目鏡：

物鏡放大率	總放大率	工作距離	視場距離
1×	14.7×	36mm	13mm
3×	42×	64mm	4.6mm
5×	65×	48mm	2.9mm
