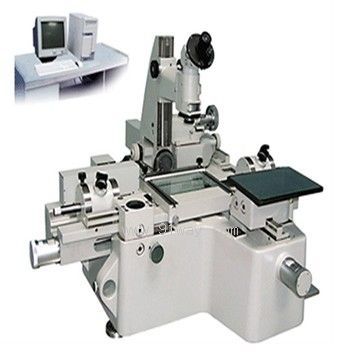

JX13B微機型萬能工具顯微鏡產品詳細說明：

微機型萬能工具顯微鏡JX13B是機械制造業、電子制造業、計量測試所廣泛使用的一種多用途計量儀器。可以用來測量量程內的各種零件的尺寸、形狀、角度和位置。儀器采用計算機技術對測量數據進行數據處理，同時可使用影像法、軸切法、接觸法和雙光束干涉條紋法等多種測量方法，使儀器測量性能得到了大大提高。軟件的可組合性和可開發性增強了系統的功能，可在更大范圍內滿足用戶的需要。

JX13B微機型萬能工具顯微鏡典型測量對象有：
1、測量各種成型零件，如樣板、樣板車刀、樣板銑刀、沖模和凸輪的形狀；
2、測量螺紋、絲杠和蝸桿等外螺紋的中徑、大徑、小徑、螺距、牙型半角；
3、測量齒輪滾刀的導程，齒形和牙型角；
4、測量電路板、鉆模或孔板上孔的位置度、鍵槽的對稱度等形位誤差。

JX13B微機型萬能工具顯微鏡技術參數
1、工作臺
　　X坐標行程：200mm
　　Y坐標行程：100mm
　　X、Y坐標分辨率：0.0002mm
　　測量準確度：（1+L/100）μm，其中 L為測量長度，單位：mm
　　平工作臺尺寸：260×270
　　圓工作臺直徑：ф213mm
　　圓工作臺角度分劃范圍：0°～ 360°
　　圓工作臺角度分度值：30"
2、主顯微鏡立柱
　　傾斜范圍：±12°
　　傾斜角度分度值：30'
3、測角目鏡
　　角度分劃范圍：360°
　　角度分度值：1'
4、輪廓目鏡
　　角度分劃范圍：±7°
　　角度分度值：10'
5、頂針裝置
　　頂針間的最大夾緊長度：700mm
　　頂針間能容納的最大直徑：ф100mm
6、高頂針架
　　高頂針架最大夾緊長度：200mm
　　高頂針架能容納的最大直徑：ф250mm
7、圓分度頭
　　分度頭角度分劃范圍：0°～360°
　　分度頭角度分度值：1'
8、光學定位器
　　測量范圍：5 ～ 200
　　測桿垂直方向擺動范圍：±3°
　　最小探測孔徑：ф5mm
　　最大探測深度：15mm
　　定位變動性： <1μm
　　測量力（N）：0.1±0.03
9、儀器主機外形尺寸 ：長×寬×高=1300×1250×800
10、儀器重量：450kg
11、環境要求：室內溫度20℃±1℃，相對濕度小于60%
12、物鏡：

物鏡放大倍數	總放大倍數	物方工作距離
1×	10×	82mm
3×	10×	70mm
5×	10×	49mm
