規格 Spec
型號 Model

楔心行程
Plunger stroke
(mm)

爪行程直徑
Jaw stroke (Dia)
(mm)

最大夾持直徑
Max clamping dia
(mm)

最小夾持直徑
Min clamping dia
(mm)

 容許油壓缸推力

Max.D.B.Pull

    KN(kgf)

2AT-05A4

10

5.2

48

16

8.1(830)

2AT-06A5

15

7.8

60

22

16.7(1700)

2AT-08A5

20

10.3

90

32

23.7(2420)

2AT-08A6

20

10.3

90

32

23.7(2420)

2AT-10A6

20

10.3

120

45

34.3(3500)

2AT-10A8

20

10.3

120

45

34.3(3500)

規格 Spec
型號 Model

最大夾持力
Max clamping force
KN(kgf)

最高轉速
Max RPM

慣性矩
I
kg*m2

重量
Weight
kg

適合油壓缸
Matched cylinders

最大使用壓力
Max.pressure
Mpa(kgf/cm2)

2AT-05A4

25.0(2550)

6000

0.02

7.1

SLA-75/S-80

2.3(23)

2AT-06A5

52.4(5350)

6000

0.05

13.8

SLA-100/S-100

2.4(24)

2AT-08A5

74.5(7600)

5000

0.14

25.9

SLA-100/S-100

3.4(34)

2AT-08A6

74.5(7600)

5000

0.14

24

SLA-100/S-100

3.4(34)

2AT-10A6

107.8(11100)

4000

0.36

50

SLA-125/S-125

3.2(32)

2AT-10A8

107.8(11100)

4000

0.36

48.5

SLA-125/S-125

3.2(32)

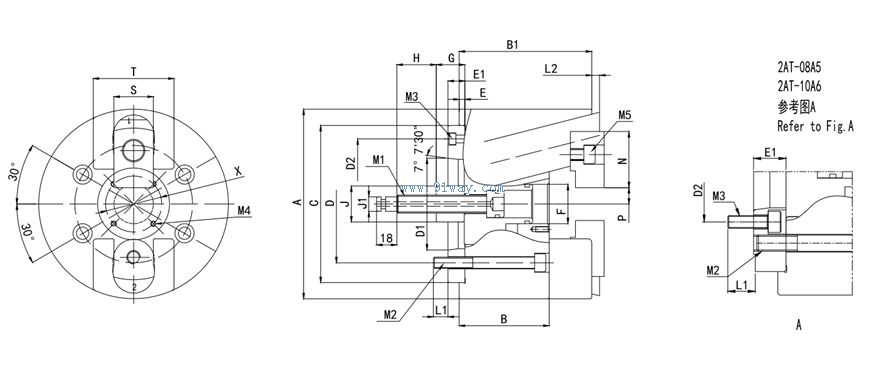

規格 Spec
型號 Model

A

B

B1

C(H6)

D

D1

D2

E

E1

F

G max

G min

H

2AT-05A4

135

70

100

110

82.6

63.51

96

4

15

30

29

19

32

2AT-06A5

168

88

128

140

104.8

82.56

116

5

15

35

39

24

32

2AT-08A5

210

100

145

170

133.4

82.56

104.8

5

23

45

44

24

38

2AT-08A6

210

100

145

170

133.4

106.38

150

5

17

45

44

24

38

2AT-10A6

254

110

160

220

171.4

106.38

133.4

5

25

55

44

24

38

2AT-10A8

254

110

160

220

171.4

139.72

190

5

18

55

44

24

38

規格 Spec
型號 Model

J1

L1

L2 min

M1

M2

M3(Ad.)

M4

M5

N

P min

S

T

X

2AT-05A4

11

13

±5

M14

4-M10

4-M6

4-M5

2-M10

45

8

28

60

40

2AT-06A5

13

16

±7.5

M16

4-M10

4-M6

4-M5

2-M12

50

10

35

72

50

2AT-08A5

17

18

±10

M20

4-M12

4-M10

4-M6

2-M12

63

12.5

40

85

60

2AT-08A6

17

18

±10

M20

4-M12

4-M6

4-M6

2-M12

63

12.5

40

85

60

2AT-10A6

17

20

±10

M20

4-M16

4-M12

4-M6

2-M14

74

15

50

100

70

2AT-10A8

17

20

±10

M20

4-M16

4-M8

4-M6

2-M14

74

15

50

100

70
