CT19BN(W)型彈簧操動機構產品詳細說明：

CT19BN(W)型彈簧操動機構
概述
　　CT19BN(W)型彈簧操動機構是在原CT19型彈簧操動機構的基礎上，針對35KV真空斷路器進行加強、改進和完善的。T19BW型可供操動各種戶外柱上式35KV（ZW7）及與之合閘功相當的其它真空斷路器之用，CT19BN可操動戶內35KV（ZN23）真空斷路器及與之合閘功相當的其它真空斷路器之用。其性能符合GB1984《交流高壓斷路器》和本產品《技術條件》的要求，各項指標均達到和超過“IEC”標準。
機構合閘彈簧的儲能方式有電動機儲能和手動儲能兩種；分閘操作有分閘電磁鐵、過流脫扣電磁鐵及手動按鈕操作三種；合閘操作有合閘電磁鐵及手動按鈕操作兩種。

主要技術參數：

機構的規格及匹配之主要部件如下表：

規格	重量(kg)	體積高X寬X深（mm）	電動機輸入功率（w）	合閘彈簧（mm）	匹配真空斷路器開斷電流（kA）
CT19BN	40	440X360X160	250	φ10	20
CT19BW	45	550X360X160	250	φ10+φ6	20

2、合分閘電磁鐵采用螺管式電磁鐵，其技術參數見下表：

額定工作電壓（V）	~110	~220	~380	-110合	-110分	-220合	-220分
額定工作電流（A）	4.3	3.8		2.3	4	1.16	2
額定電功率（W）	<437	<836		<253	<440	<255	<440
20℃時線圈電阻值（Ω）	8.5±0.5	19.2±3		47+2.8	27.5±1.7	190±11	106±6
正常合閘工作電壓范圍	85%~110額定工作電壓
正常分閘工作電壓范圍	65%~120%額定工作電壓應可靠分閘，小于30%額定工作電壓時不得分閘

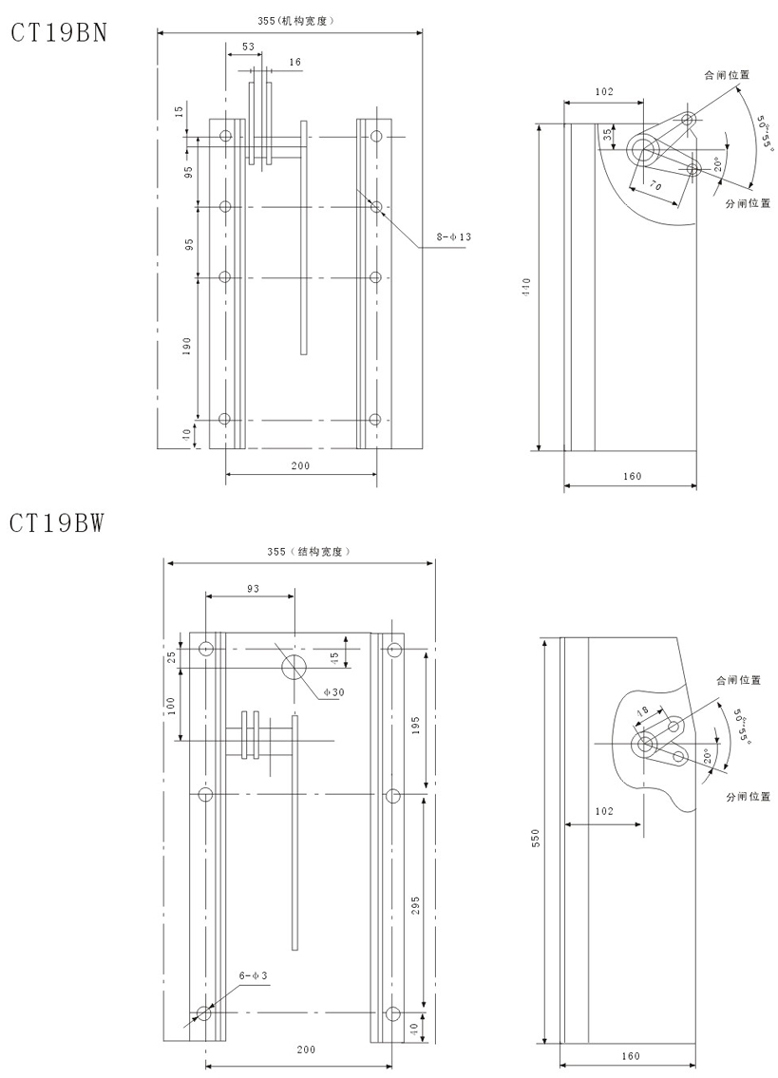

外形及安裝尺寸

CT19BN(W)型彈簧操動機構
