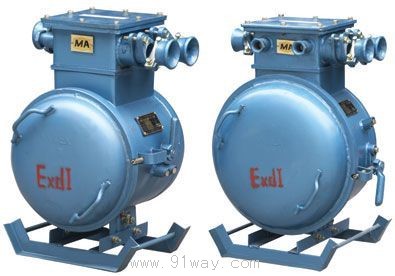

QBC系列礦用隔爆型電磁起動器產品詳細說明：

適用范圍與用途
QBC系列礦用隔爆型電磁起動器，適用于具有爆炸性氣體混合物(甲烷)和煤塵的煤礦井下或工礦企業中，在交流50Hz、電壓至660V的電力系統中，作為就地或遠距離控制礦用隔爆型三相鼠籠型異步電動機起動或停止之用，同時對電動機及有關電路進行過載、短路、斷相、漏電閉鎖和失壓保護。本系列起動器特別適用于要求頻繁操作、重負荷的煤礦機械設備中，也適用于具有同類型爆炸性氣體混合物的工礦企業中。

起動器按GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備 第2部
分：隔爆型“d”》、GB5590-85《礦用隔爆型電磁起動器》等有關標準設計、制造。

型號含義

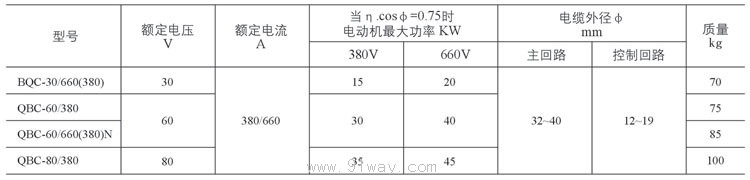

QBC系列礦用隔爆型電磁起動器技術參數


結構概述
1、QBC系列起動器由隔爆外殼及裝于殼內的本體組成。
2、起動器隔爆外殼采用Q235-A鋼板焊接，為圓筒形，具有凸出的底和蓋，殼蓋與殼身采用轉蓋止口結構，殼蓋與隔離換向開關手柄之間設有可靠的連鎖裝置，該裝置保證當隔離換向開關閉合時不能打開蓋；蓋子打開后，隔離開關不能閉合。外殼上部有一接線箱為引進和引出電纜用，引入裝置以壓緊螺母或壓緊法蘭盤使橡膠密封圈壓緊電纜以達到隔爆要求。
3、本體上裝有交流接觸器、JDB-B型電動機綜合保護器、隔離換向開關、降壓變壓器、RM10型熔斷管、控制按鈕等元器件。
