CKSG-0.4KV系列電容補償諧波治理用串聯電抗器產品詳細說明：

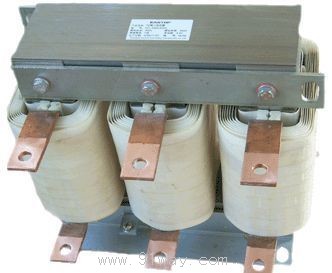

CKSG-0.4KV系列電容補償諧波治理用串聯電抗器

電容器在補償功率的時候，往往會受到諧波電壓和諧波電流的的沖擊，造成電容器損壞和功率因數降低，為此，需要在補償?shù)臅r候進行諧波治理，我廠生產的系列串聯電抗器，具有溫升低，無噪音，體積小、電抗精度誤差控制在＋1％以內等特點，電壓等級從400V-50KV不等，適用于有源，和無源諧波治理等場合，該系列電抗器有鐵心和空心兩種規格，
由于諧波含量每個廠都不一樣，所以CKSG-0.4KV系列電容補償諧波治理用串聯電抗器的配比以實際參數為準

產品型號	電抗器容量 Kvar	系統電壓 KV	額定 電抗率	外形尺寸   mm	安裝尺寸 mm	孔徑 mm
CKSG-0.1	0.1	0.4 0.45 0.48 0.525 0.66 0.69 1.14	1%   4.5%   5.6% 6% 7%   12% 13.8%   14%	175×130×14	82×75	Φ6
CKSG-0.2	0.2			210×120×190	110×70	Φ8
CKSG-0.3	0.3			210×120×190	110×70	Φ8
CKSG-0.4	0.4			210×120×190	110×70	Φ8
CKSG-0.5	0.5			210×165×170	110×85	Φ8
CKSG-0.6	0.6			210×165×170	110×85	Φ8
CKSG-0.9	0.9			210×165×170	110×85	Φ8
CKSG-1.2	1.2			250*140*200	132×125	Φ10
CKSG-1.5	1.5			250×140×200	132×125	Φ10
CKSG-1.8	1.8			250×140×200	132×125	Φ10
CKSG-2.1	2.1			250×140×200	132×125	Φ10
CKSG-2.4	2.4			250×140×200	132×125	Φ10
CKSG-2.8	2.8			320×230×230	193×130	Φ10
CKSG-3.5	3.5			320×230×230	193×130	Φ10
CKSG-3.6	3.6			320×230×230	193×130	Φ10
CKSG-4.8	4.8			330×210×290	193×130	Φ10
CKSG-5.4	5.4			330×210×290	193×130	Φ10
CKSG-6.0	6.0			330×210×290	193×130	Φ10
CKSG-7.2	7.2			330×220×290	193×140	Φ10
CKSG-12	12			380×260×300	193×160	Φ10
CKSG-14.4	14.4			380×260×300	193×160	Φ10

CKSG-0.4KV系列電容補償諧波治理用串聯電抗器
