高壓并聯電容器用全密封型放電線圈

FDR3( 35KV )系列全密封型放電線圈，適用、結構、性能、特點概述

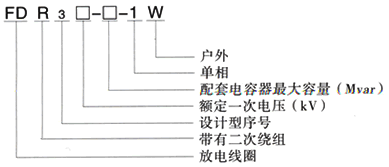

型號說明


用途及適用范圍
FDR3型35kV戶外放電線圈安裝于變電站內的并聯電容器組在退出運行之后,必須要有放電器件將其內部充有的電荷釋放掉，對于實行自動控制投切的電容器組則更要求在規定的時間內將其電荷釋放到安全電壓以下，因此安裝專用放電線圈是變電站內并聯電容器的必要技術安全措施。
　　基于并聯電容器組及其配套設備在操作中的安全可靠性有考慮，電容器組采用單星形接線是推薦選用己被廣泛采用的一種接線方式，其放電線圈分別與每相電容直接并聯，二次繞組則接開口三角形，與保護繼電器連接成不平衡電壓保護回路，作為電容器內部保護。若當電容內部有部分元件發生損壞考試障時，要求不平衡電壓保護能夠檢出并動作于開關、及時將電容器組從電網中斷開，此時放電線圈須以其足夠高的準確級來保證這一保肪性能和實現。
結構及性能特點
　　1、箱體采用全密封臥式結構，真空干燥注油，密封性能可靠，保證了與外界空氣完全隔離，其絕緣油補償方式采用獨特結構先進的補償技術，一年四季無論運行在環境最高溫度與最低溫度，箱體內的壓力始終維持微正壓(最高不大于0.005Mpa,最低不小于0.001Mpa)。
　　2、箱體及瓷套等部位的密封性能可靠，在預期壽命期內不需檢修或更換部件，保證不滲漏油，并具有防爆之功能，屬免維護產品。
　　3、設計參數合理，準確級高[在額定頻率0.9倍~1.3倍額定電壓和0~100%額定二次負荷(cosφ=0.8滯后)保證準確級。
　　4、伏安特性優良(在1.9倍額定電壓范圍內，鐵芯未見明顯飽和的趨勢保證線性度)。
　　5、配套電容器(組)覆蓋面廣，簡化了以往煩瑣的配套選型工作。
使用環境條件
　　　　a.使用條件:戶外和戶內,環境溫度；
　　　　　　A類-40~+40℃
　　　　　　B類-25~+45℃
　　　　　　C類-10~+55℃
　　　　b.海拔高度不超過1000m
　　　　c.抗震水平：地震烈度8度的作用下，來?yè)p壞。
　　　　d.安裝地點：無有害氣體,蒸汽及無導電性或爆炸性塵埃。
　　　　e.最大風速 35m/s

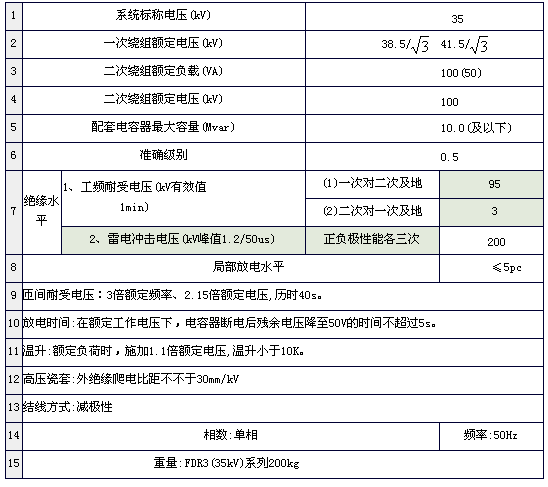

FDR3型35kV戶外放電線圈主要技術參數



與電容器(組)連接方式

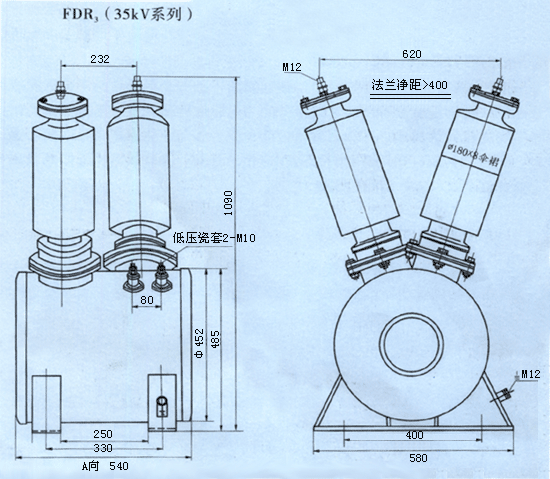

外型安裝尺寸圖

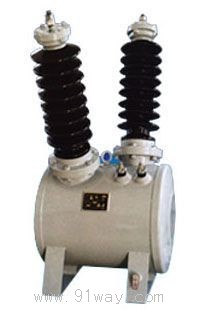

FDR3型35kV戶外放電線圈
