TYD110系列高壓互感器產品詳細說明：

TYD110系列高壓互感器為電容分壓器和電磁單元兩部分組成、戶外型產品，適用于額定電壓110kV、額定頻率為50Hz的中性點有效接地系統中作電壓、電能測量繼電保護用。



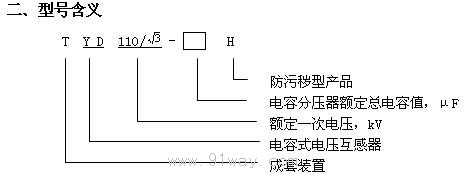

三、結構簡介及產品特點
TYD110系列高壓互感器由電容分壓器和電磁單元兩部分組成，電容分壓器的中壓端子和低壓端子直接引入裝有電磁單元的油箱內。電磁單元由中間變壓器、補償電抗器和阻尼器組成。電容分壓器由瓷套、電容芯子、電容器油和金屬膨脹器組成。電容器芯子由若干個膜紙復合介質與鋁箔卷繞的元件串連而成，經真空浸漬處理。裝有金屬膨脹器補償油體積隨溫度的變化。二次接線盒內帶有載波通訊端子，并帶有過電壓保護間隙。
互感采用速飽和阻尼裝置，瞬變響應速度快并能可靠地阻尼鐵磁諧振。產品優化了密封結構，具有良好的密封性能。

四、TYD110系列高壓互感器技術參數
額定一次電壓：110kV，
設備的最高電壓：126kV，
額定二次電壓：0.1/ kV，
剩余電壓繞組的額定電壓：0.1kV，
電容分壓器的額定電容（允許偏差±5%）見表1。

表1

產  品  型  號	TYD110/ -0.01H	TYD110/ -0.02H	TYD110/ -0.007H	TYD110/ -0.015H
高壓額定電容C1  μF	0.01318	0.029333	0.00916	0.0219
中壓額定電容C2  μF	0.04235	0.062857	0.0296	0.04734
分壓器額定電容CN  μF	0.01	0.02	0.007	0.015
額定分壓比	4.21	3.14	4.23	3.16

額定負荷（cosφ=0.8滯后）及準確級見表2。

表2

產品型號	TYD110/ -0.01H	TYD110/ -0.02H	TYD110/ -0.007H	TYD110/ -0.015H
主二次1＃繞組	80VA/0.2級	150VA/0.2級	80VA/0.2級	150VA/0.2級
主二次2＃繞組	100VA/0.5級	150VA/0.5級	100VA/0.5級	150VA/0.5級
剩余電壓繞組	300VA/3P級	300VA/3P級	300VA/3P級	300VA/3P級

五、外形及安裝尺寸

TYD110系列高壓互感器
