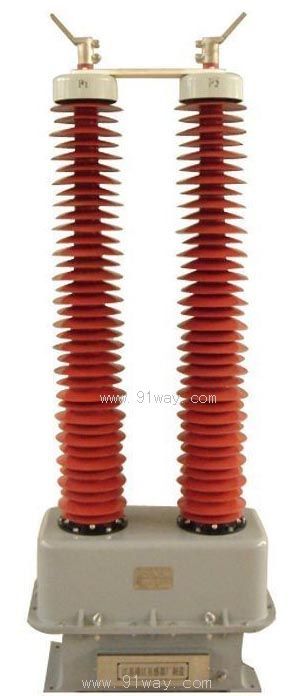

LRGBJ系列高壓互感器產品詳細說明：

一、概述
LRGBJ系列高壓互感器為油浸式全密封型絕緣結構、戶外型產品，適用于額定頻率50Hz或60Hz、額定電壓為110kV的電力系統中，作電能計量、電流測量和繼電保護用。

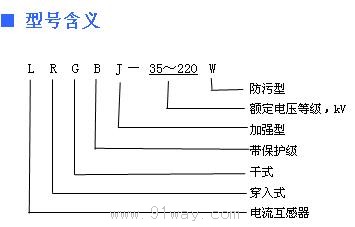

二、LRGBJ系列高壓互感器型號含義


防污等級(W2為Ⅲ級污穢、W3為Ⅳ級污穢、GY為高原地區)
額定電壓等級，kV
設計序號
帶保護級
電流互感器
三、產品特點及結構簡介
本型電流互感器為油浸式全密封型絕緣結構，主絕緣為油浸紙電容型復合絕緣，一次繞組為”U”字型；器身裝在充滿變壓器油的油箱中，并經真空干燥和浸油處理；一次出線端子在儲油柜上，串并聯為外換裝置，在儲油柜外便可以換接；采用不銹鋼金屬膨脹器作為油補償裝置，通過膨脹器上端窗口指針位置來表示油面指示。二次繞組可以根據用戶需求任意組合，帶負荷能力強。內部電場分布均勻且場強較低、局部放電量低。

四、LRGBJ系列高壓互感器技術參數

型號	LRGBJ-35	LRGBJ-66	LRGBJ-110	LRGBJ-220
設備最高電壓 kV	40.5	72.5	126	252
額定頻率 Hz	50	50	50	50
工頻耐壓 kV	95	140	230	460
雷電全波沖擊耐壓 kV	200	325	550	1050
截波沖擊耐壓 kV	230	374	633	1208
爬電距離 mm	1020	1820	3150	6300
額定一次電流 A	100～2500、2×100～2×1000
額定二次電流 A	5或1
準確級（可任意組合）	0.2S、0.5S、0.2、0.5、5P、10P
額定輸出 VA	20、30、40、50、60
準確限值系數	10～40
短時熱電流（最大） kA/s	50/3
額定動穩定電流(最大) kA	125
互感器承受載荷 N	2000

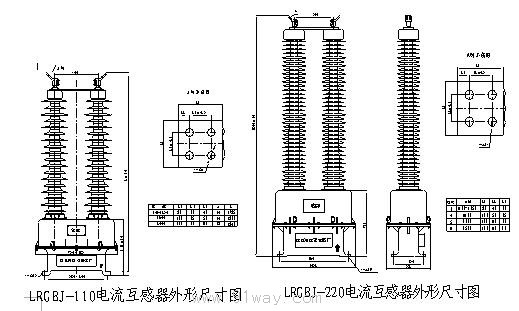

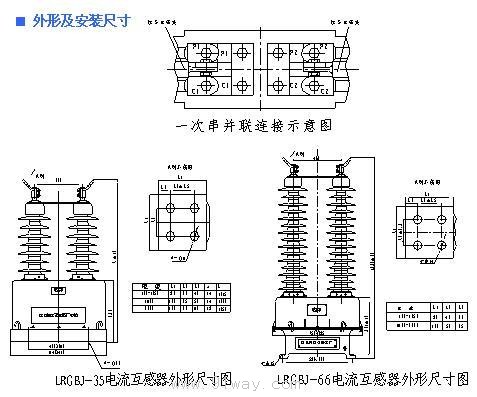

五、外形及安裝尺寸

LRGBJ系列高壓互感器
