用途及適用范圍

安裝于變電站內的并聯電容器組在退出運行之后，必須需要有放電器件將其內部充有的電荷釋放掉，對于實行自動控制投切的電容器組則更要求在規定的時間內將其電荷釋放到安全電壓以下。因此安裝專用放電線圈是變電站內并聯電容器的必要技術安全措施。

基于并聯電容器組及其配套設備在操作中的安全可靠性的考慮，電容器組采用單星形接線是推薦選用已被廣泛采用的一種接線方式，其放電線圈分別與每相電容器直接并聯，二次繞組則接成開口三角形，與保護繼電器接成不平衡電壓保護回路，作為電容器內部保護。若當電容器組中任一相的某一臺電容器內部有部分元件發生損壞故障時，要求不平衡電壓保護能夠檢出并動作與開關，及時將電容器組從電網中斷開，此時放電線圈須以其足夠高的準確級來保證這一保護性能的實現

結構及性能特點
1 、產品采用進口環氧樹脂真空澆注結構，實現了無油化，完全免除了油滲漏、污染環境和易燃等特點。
2、結構簡單，安裝使用非常方便。
3、產品維護簡單，只需在停電檢修時擦去表面灰塵即可。
4、加強了內外絕緣使產品具有極高的安全性。
5、采用特殊配方，使產品堅固可靠，機械強度高，在各種環境下長期使用無開裂、斷裂等現象。

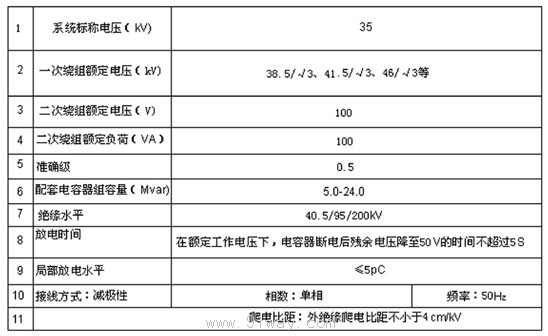

FDGR-35kV系列干式放電線圈主要技術參數

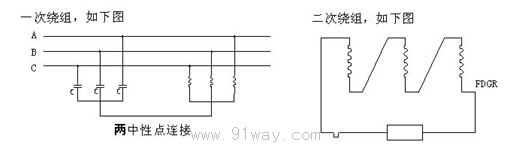

與電容器接線方式

定貨須知
　　1、系統額定電壓和頻率
　　2、放電線圈一次端子間電壓
　　3、放電線圈一次端子間配套的電容器容量
　　4、放電線圈二次額定電壓和負荷及準確級

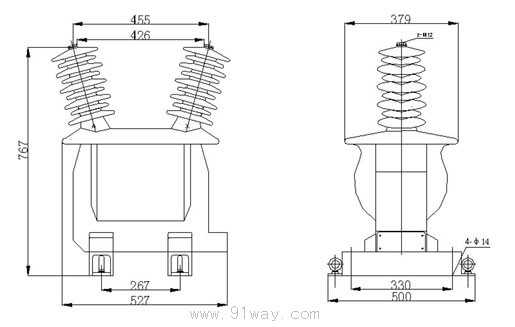

FDGR-35kV系列干式放電線圈外形及安裝尺寸圖

FDGR-35kV系列干式放電線圈
